110kV主变通过串联谐振进行耐压试验

　　110kV主变通过串联谐振进行耐压试验。

　　试验程序

　　1)绝缘电阻测量;

　　1、绝缘电阻值不低于产品出厂试验值的70%

　　2、变压器电压等级为35kV及以上且容量在4000kVA及以上时，应测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下应不小于1.3;当R60S大于3000兆欧时，吸收比可不作参考要求。

　　2)进行耐压试验：

　　主变变高中性点试验电压：112kV(出厂试验电压值×0.8);试验时间：1min;

　　主变变低试验电压：28kV(出厂试验电压值×0.8);试验时间：1min;

　　3)耐压后绝缘：绝缘电阻应与耐压前无明显差异。

　　注：主变耐压时无闪络，无放电，各方面数据符合要求，可判断此变压器主绝缘合格。

　　耐压试验所需设备仪器

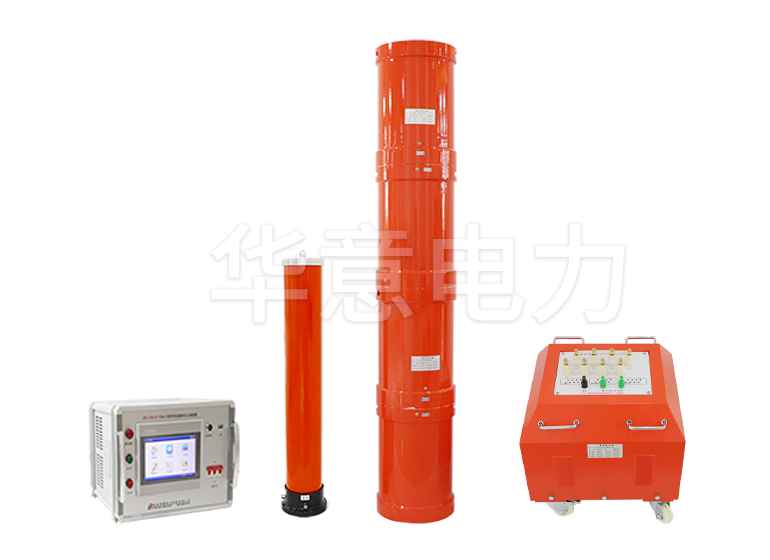

　　变频串联谐振耐压试验装置，数字兆欧表。

　　试验准备

　　1、变压器充油完毕，并已静置24小时以上，油样检验合格;

　　2、检查CT二次回路短接并接地，试品接地点全部可靠接地：

　　3、进行试验时确认设备与母线连接线已拆除;

　　4、主变四周设置安全围栏

　　5、工作负责人应通知其他人员撤离现场，并在围栏四周看护;

　　6、检查变频柜升压是否正常，风机吹风是否向外;

　　7、在较低电压下分段调谐，变频串联谐振耐压试验装置调谐电压应不超过试验电压的40%;选好频率后按程序升压。

　　8、耐压结束，断开电源，对被试设备充分放电，接地后才可拆除或更改接线。

　　人员安排：

　　耐压试验由工作负责人统一指挥，一人负责电源安全;一般派一人操作控制台;一人控制变频输出柜开关;一人监护升压过程(可由工作负责人负责);在其他人员负责改接线和升压时监护。

　　安全措施：

　　110kV主变中性点耐压试验前，确认被试设备部分与带电设备安全距离大于1.5米，防止发生放电现象危及人身和设备安全。变频串联谐振耐压试验装置试验场地与带电区域最短安全距离不小于1.5米，并设置安全围栏，向围栏内侧悬挂“止步，高压危险”警示牌。试验现场四周派人监护。

　　主变变高侧套管与一次设备的跨条引流线已拆除。

　　主变中性点套管与中性点避雷器连接线已拆除。

　　主变变低侧与变低母线的连线已拆除。

　　主变变高中性点耐压前，确认主变变低三相短接并可靠接地。

　　主变变低耐压前，确认主变变高三相和中性点短接并可靠接地。

　　变频串联谐振耐压试验装置升压时控制台操作人员应站在绝缘垫上，防止高压反击危及人员安全。

　　耐压时无工作负责人许可，试验人员不得离开岗位或进行其他工作。
