串联谐振原理

　　本篇华意电力将和大家讨论串联谐振原理，并分析串联谐振现象的一些特征，探索串联谐振现象的一些基本规律，以便在应用中能更自如的使用串联谐振和分析在试验过程中发生的一些现象。

　　串联谐振的产生

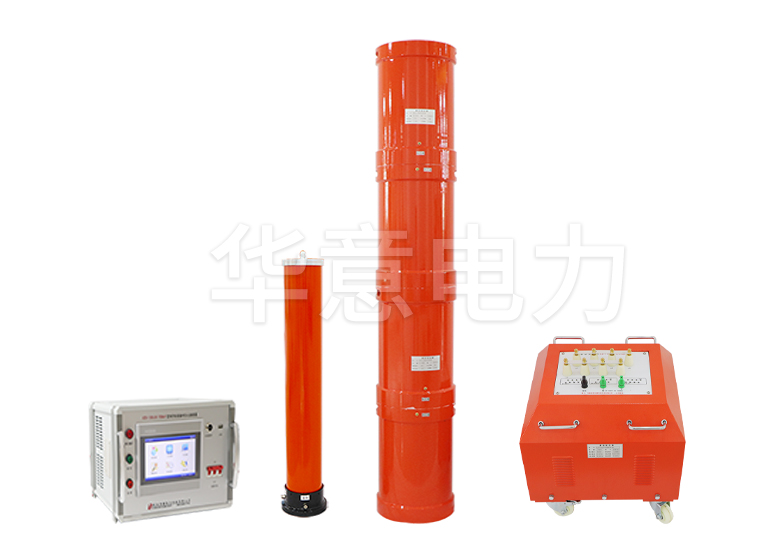

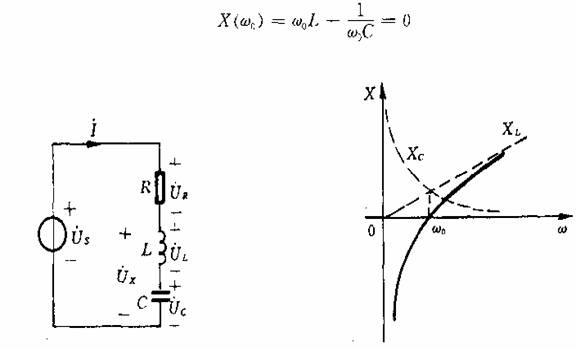

　　谐振是由R、L、C元件组成的电路在一定条件下发生的一种特殊现象。首先，我们来分析R、L、C串联电路发生谐振的条件和谐振时电路的特性。图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗：

　　式中电抗X＝XL—Xc是角频率ω的函数，X随ω变化的情况如图2所示。当ω从零开始向∞变化时，X从﹣∞向﹢∞变化，在ω＜ω0时、X＜0，电路为容性；在ω＞ω0时，X＞0，电路为感性；在ω＝ω0时

　　此时电路阻抗Z(ω0)＝R为纯电阻。电压和电流同相，我们将电路此时的工作状态称为谐振。由于这种谐振发生在R、L、C串联电路中，所以又称为串联谐振。式1就是串联电路发生谐振的条件。由此式可求得谐振角频率ω0如下：

　　谐振频率为

　　由此可知，串联电路的谐振频率是由电路自身参数L、C决定的．与外部条件无关，故又称电路的固有频率。当电源频率一定时，可以调节电路参数L或C，使电路固有频率与电源频率一致而发生谐振；在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。
