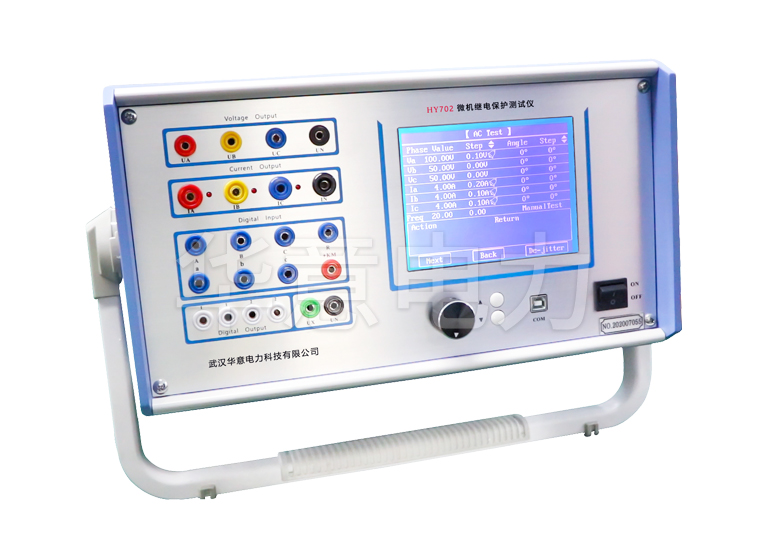

继电保护测试仪直流试验方法

　　继电保护测试仪直流试验的技术规范符合GB/T 7261-2016 继电保护和安全自动装置基本试验方法，现场使用时可参考华意电力下文中的具体方法。

　　直流试验模块提供专门的直流电压和直流电流输出，主要是为了满足做直流电压继电器、时间继电器和中间继电器等的试验要求，操作方法和【交流试验】基本相同。

　　1. 时间继电器

　　1.1动作时间测试

　　在继电器的电压线圈施加额定直流电压（一般为220V），将继电器的延时动作接点接入测试仪的开入量，设定UA=110V，UB=-110V，将UAB线电压接入继电器的电压线圈，采用【手动试验（动作停止）】方式输出，即可测得时间继电器的动作时间。

　　1.2动作电压、返回电压测试

　　采用单相电压就可完成试验，设UA=50V，选择UA可变，电压步长为1V，将继电器的瞬时动作接点接入测试仪的开入量，采用【自动试验（动作返回）】模式进行试验，程序自动测试动作电压和返回电压，并计算返回系数，一般动作电压为110V左右，返回电压为30V左右。

　　2. 中间继电器

　　根据不同类型选择某相电压或某相电流为变量，采取手动或自动的方式进行试验即可，本仪器对中间继电器有专门的测试程序，可参考【中间继电器】模块介绍使用。

　　3. 信号继电器

　　由于信号继电器动作电流很小，只有几十毫安，测试仪固有的直流偏移量可能使继电器动作，故无法测得继电器的动作电流，通常采用施加直流电压的方法，将测得的电压值除以继电器线圈的直流电阻值，即是继电器的动作电流。

　　如：取电压UA，从0V开始手动按步长0.2V逐步递增，直到4V时，继电器动作，设继电器线圈的直流电阻值为150欧姆，则继电器动作电流I=4/150=26.67mA。
