继电保护测试仪反时限过流继电器测量

　　继电保护测试仪对反时限过流继电器的测量技术规范符合GB/T 7261-2016继电保护和安全自动装置基本试验方法，现场使用时可参考下文中的具体方法。

　　反时限过流继电器是用在电力设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分，一般用于发电机、变压器及输配电系统保护中。

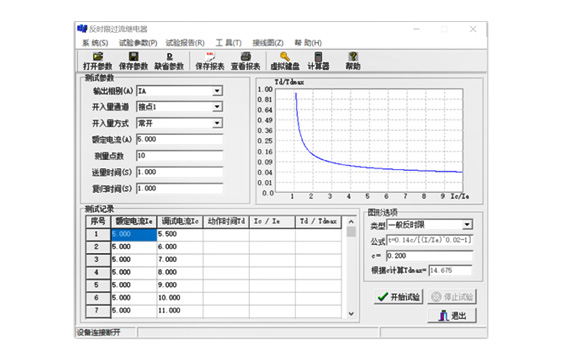

　　反时限过流继电器测量的测量应进入继电保护测试仪的反时限过流继电器测试模块，如下图设置测量测试参数。

　　设置一组电流，程序自动测试每个电流下的继电器的动作时间，并在坐标系中绘制动作电流与动作时间的关系曲线，可做单相反时限试验也可做三相反时限试验。

　　电流相别设置

　　一般为单相电流，当电流比较大时，可选用两相并联或三相并联输出，当选多相并联时，程序内部自动将电流相位，置为同相位，同时自动将电流平均分配到各相电流输出，用户不必重新计算，做三相反时限时，三相电流同时按调试电流输出，相位互差120度。

　　测量点数

　　10个点为常规设置，如果没有特殊要求保持不动，用户可以进行修改。

　　送量时间

　　有电流输出的时间，必须大于额定电流的动作时间。

　　复归时间

　　无电流输出的时间，一般取1~2秒。

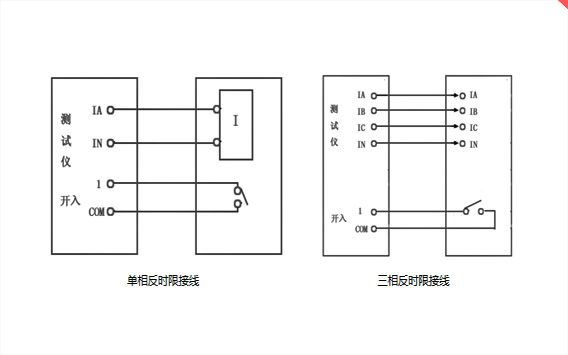

　　测量反时限接线图

　　上图中的接线图分别说明了单相反时限和三相反时限的接线图，现场可依此为参考依据，开关量的选择默认为第一组，若果选其它的组也是可以测量的。
