电缆故障测试方法三——直流闪络法

　　电缆故障测试方法三——直流闪络法

　　直流闪络法又称直闪法，是目前对故障电缆定位比较精准而且有效的方法，有些客户也把它叫做烧穿法，其原理就是利用直流高压对脉冲电容进行储能，当能能量到达保护球系的放电电压时，再将电压释放到故障电缆中，在故障电缆绝缘薄弱的位置产生放电，再用声磁同步或者响应的辅助配件达到故障定位的目的。

　　采用直流冲闪法也是需要条件的，它是在用万用表测量对地电阻大于200欧姆时所采用的高压测量方法，对于阻值小于200Ω或者死接地的故障，冲击闪络法的作用并不大。

　　直流闪络法测量

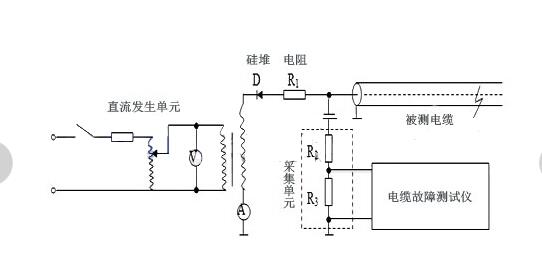

　　下面是利用油浸式试验变压器外配脉冲电容和放电球系所组成的接线图，非常实用，而且定位准。

　　测试前设置

　　打开电缆故障测试仪的电源开关，进入预置界面，将面板上的红色“闪络”指示灯点量即可，其它参数不用设置。

　　开始测试

　　调整好放电球的间隙之后，缓慢调整输出电压，此时也要观察输入电流，如果输入电流上升比较快，应立刻停机检查接线是否存在问题，当电压到达放电电压限值时，放电球系开始对地放电，此时，就可以拿着声源采样装置定位。

　　注意事项

　　测试过程中如果不能听到明显的放电声音，可适度增加球系的间距，增大放电能量，在这个操作之前，一定一定要对脉冲电容放电，否则一定会触电，严重时可危及生命安全，必要时，也可通过增加脉冲电容量减小查找故障的难度。
