10kv电缆串联谐振耐压试验

　　对电力系统中高压电缆进行交流耐压试验是必要的测试项目，其目的是预防电缆在运输，安装或者因电缆本体质量问题导致的绝缘水平下降，影响系统的稳定运行。

　　电缆的串联谐振试验其实也是交流耐压试验，是模拟实际运行工况，在电缆中施加一定倍数的额定电压，检查整体的绝缘水平，如果在规定时间内没有发生击穿，那么认定电缆合格。

　　对电缆的交流耐压受电压等级，电缆长度和电缆截面积的影响，往往对设备的容量要求比较高，一般是采用组合式串联谐振装置进行试验。

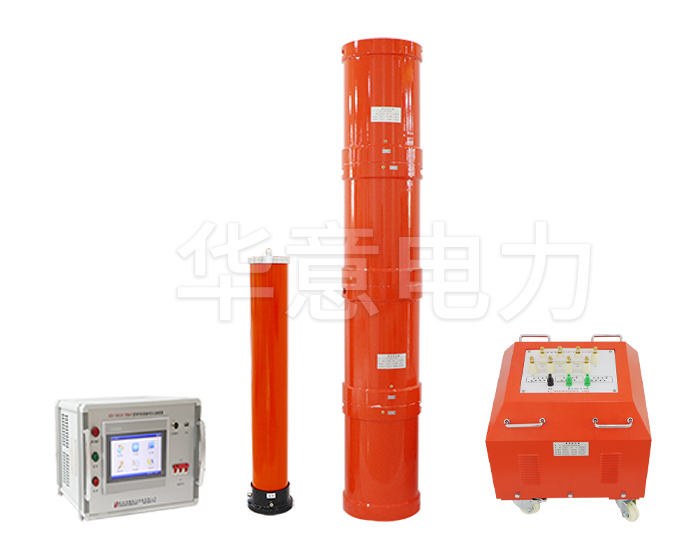

　　下面针对（型号）电缆（变压器）串联谐振试验装置讲讲在10kv系统中对电缆进行串联谐振的具体方法和步骤，您可结合之前的操作方法，看是否能给您带来帮助。

　　操作方法

　　串联谐振的操作方法并不难，记住几个原则点就行，首先频率调节是调节电流电压的相位角度；提升试验电压是电抗器串联方式，提升电流是电抗并联方式，换句话说电容量小的试品用串联方式测量，电容量大的试品是用并联方式测量。

　　为什么这么说，如果您想了解原理可以参考RLC串联谐振电路和欧姆定律。

　　电缆串联接线方法

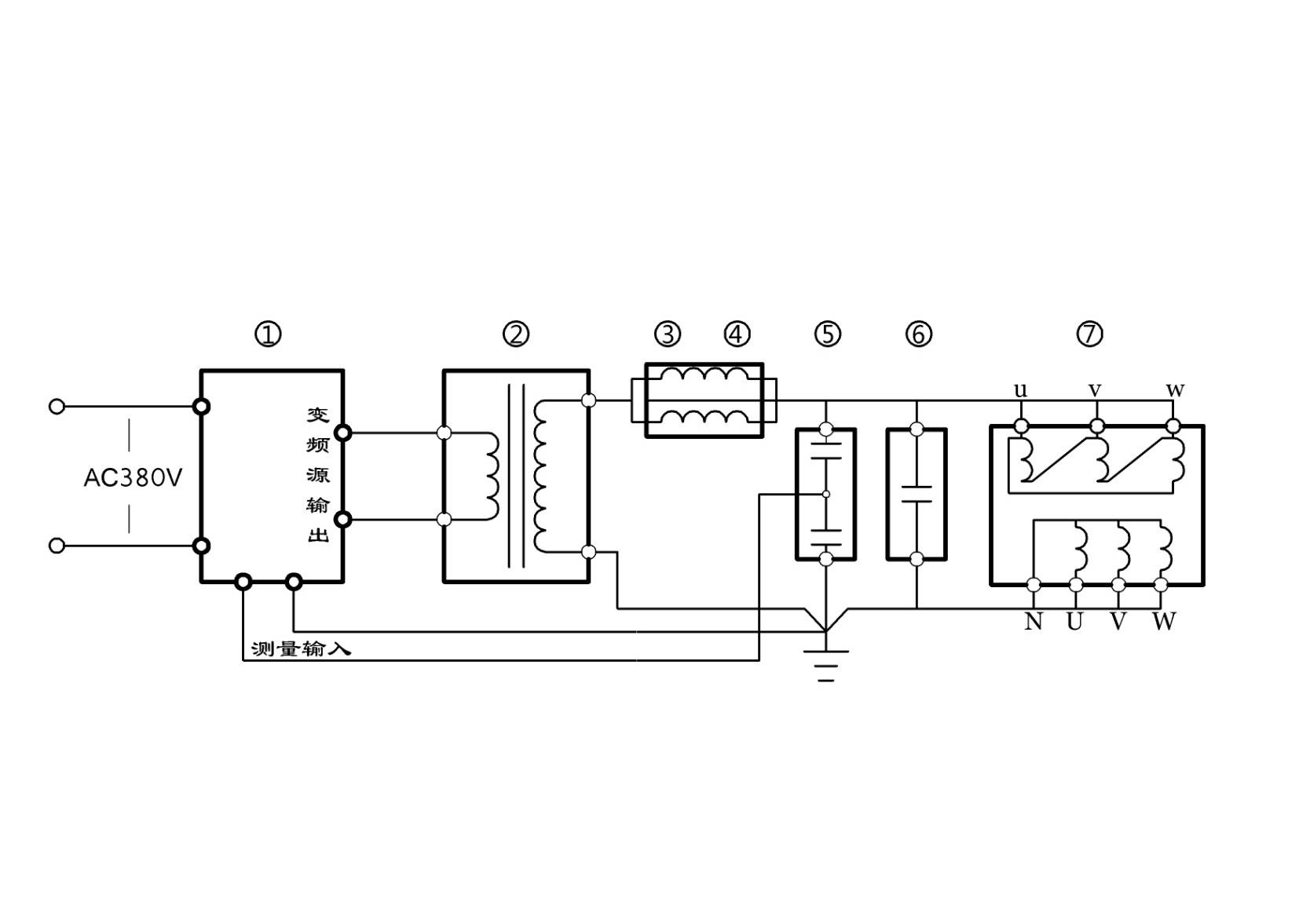

　　接线方法如下图所示，接线过程中注意正确的适用测试线，尽量缩短引线的长度，可有效减小杂散电流的影响。

　　电缆耐压试验接线图

　　①变频电源  ②激励变压器   ③电抗器

　　④电抗器    ⑤分压器       ⑥试品电缆

　　测试过程分析

　　假设：10kv系统中的电力电缆240mm每公里电流按照1.5A计算，长度为2公里电缆的额定电流为3A，假设单节电抗电流为1.5A（27kv），试验电压为22kv，那么电抗器的组合方式为两组电抗器并联即可满足试验的要求。

　　同理，在串联谐振装置容量范围之内都可以用上面的方式去确定电抗器的组合方式。
