电缆交流耐压试验的操作要点
发布时间:2022-03-10 17:06:11
浏览次数:3572
在进行电缆交流耐压试验时,为保证试验工作的安全顺利进行,在试验操作的某些要点是需要我们加以注意的:
试验前,应了解被试电缆的试验电压,同时了解被试电缆的其他试验项目及以前的试验结果。若发现被试电缆有缺陷及异常,应在消除后再进行交流耐压试验。根据电缆的电容量及试验电压估算试验电流大小,判断试验变压器容量是否足够,并考虑过流保护的整定值(一般应整定为被试电缆电容电流的1.3~1.5倍)。
试验现场应围好遮栏或围绳,挂好标示牌,并派专人监护。被试品应断开与其他设备的连线,并保持足够的安全距离,距离不够时应考虑加设绝缘挡板或采取其他防护措施。
试验前,被试电缆表面应擦拭干净。
![1646903402806663.jpg 6cf7427e20c6c257c0fd68e96100345d_3083.jpg](/ueditor/php/upload/image/20220310/1646903402806663.jpg)
接好试验接线后,应由有经验的人员检查,确认无误后方可准备升压。

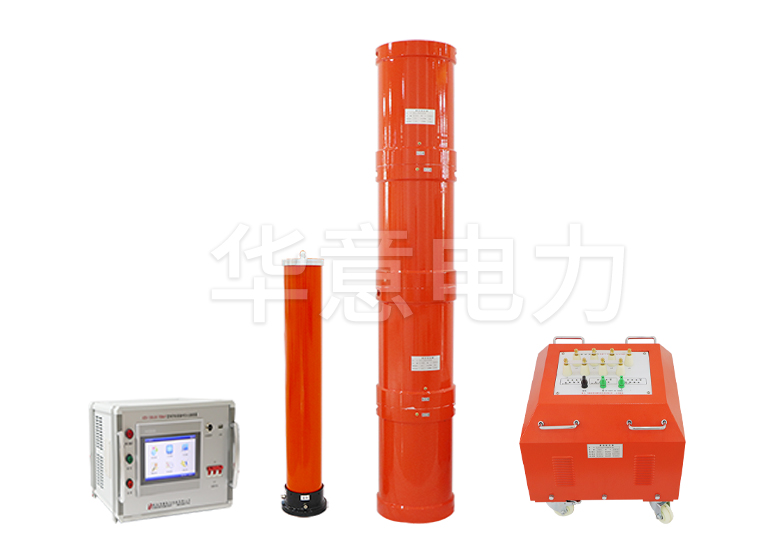

调整变频串联谐振耐压试验装置保护球隙,使其放电电压为试验的110%~120%,连续试验三次,应无明显差别,并检查过流保护动作的可靠性。
加压前,首先要检查调压器是否在零位。调压器在零位方可升压,升压时应相互提醒注意安全。
变频串联谐振耐压试验装置升压过程中不仅要监视电压表的变化,还应监视电流表的变化,以及被试品电流的变化。升压时,要匀速升压,不能太快。升至规定试验电压时,开始计算时间,时间到后,缓慢均匀降下电压。不允许不降压就先跳开电源开关。因不降压即跳电源开关相当于给被试品做了一次操作波试验,极可能损坏设备绝缘。
试验中若发现显示电压波动大或被试电缆有异常声响、冒烟、冒火等,应立即降下电压,拉开电源,在高压侧挂上接地线后,再查明原因。
交流耐压试验前后均应测量被试电缆的绝缘电阻,有条件时,还要进行局部放电测试。
