局部放电试验的具体操作方法和试验程序
发布时间:2022-03-15 16:41:19
浏览次数:7184
局部放电量等参数则是评价电力设备质量的重要指标,同时局部放电试验是无损检测项目。从测试顺序来看,应该放在所有绝缘测试之后。一般以工频耐压为预加电压几秒,然后降为局部放电测量电压(一般为Um/√3的倍数,变压器为1.5倍,变压器为1.1到 1.2 倍),持续时间为几分钟。
测量局部放电;预施加电压是模拟运行期间的过电压(如雷击)。预加电压所激发的局部放电量不应被局部放电试验电压所延续,即系统出现过电压时所激发的局部放电量不会因长期工作电压而延长.

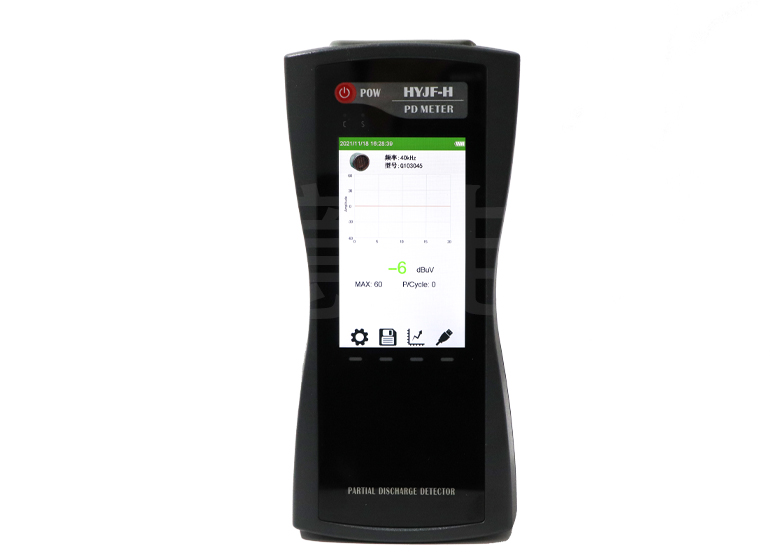

![1647333838977343.jpg 5361ddd79153139fa410e99558e9f5e8_3287.jpg](/ueditor/php/upload/image/20220315/1647333838977343.jpg)
具体放电步骤:
1、选择测试电路,确定测试电源和局部放电测试电路的连接方法。应按国家标准GB7354-2003《局部放电测量》和行标DL417-91《电气设备局部放电现场测量导则》执行。
选择测试电路时,应参考当前的测试功率和容量,以及对测试功率的要求:
1.1 电压互感器:为防止励磁电流过大,电压互感器试验的预加电压建议使用150Hz或其他合适频率的试验电源。一般可以使用电动发电机组产生的中频电源、三相电力变压器开三角接法产生的150Hz电源或其他形式产生的中频电源。
使用磁饱和型三频发生器作为电源时,容易造成波形严重失真,使峰值与真有效值电压的幅值关系不是√2的倍数关系,即可能会导致初级绕组的实际峰值电压过高。高,对测试产品造成损坏,所以必须在测试产品的高压侧接一个峰值电压表来监测电压。
电压波形应接近正弦波形。当波形失真时,应以峰值电压除以√2作为测试电压值。
1.2 电流互感器:一般可选择频率为50Hz的试验电源。
1.3 变压器:一般采用50Hz倍频或其他合适的频率。三相变压器可以三相励磁,也可以单相励磁。
2、确定允许的局部放电水平,选择标准脉冲进行校准。根据DL/T 596-1996《电力设备防护试验规程》及相关防事故技术措施,结合地区局部放电标准和行业标准确定试验样品。局部放电允许水平(测试标准)。
确定测试标准后,可以选择标准脉冲对测试电路进行校准。如果允许的局部放电水平为 50PC,则可选择 50PC 标准脉冲进行校准。
3、压力测量
3.1 变压器试验:试验电压应在不大于规定测量电压1/3的电压下接通,然后缓慢均匀地升高到预先施加的电压10秒,然后降低到规定的测量电压,保持1分钟以上,然后读取放电量;最后,当电压降至测量电压的1/3以下时,可以切断电源。
3.2 变压器试验:试验电压应以不大于规定测量电压1/3的电压接入电源,然后缓慢均匀升高至规定测量电压5分钟;然后将测试电压增加到预先施加的电压并在5秒后降低到规定的水平测量电压。当30分钟内没有上升趋势时,可以将电压降低到测量电压的1/3以下并切断电源。对于待测局部放电不稳定的变压器,应延长测量时间,直至局部放电稳定且不危及变压器安全。对于带有本地放大的变压器,
初始放电电压:电压从低值缓慢而均匀地上升,直到放电量刚好超过局部放电的规定值。此时外加电压即为初始放电电压。
熄灭放电电压:当电压上升到初始放电电压(通常为10℅高)以上时,电压缓慢均匀地降低,直到放电量刚好小于局部放电的规定值。此时外加电压即为熄灭放电电压。
4、局部放电的观察。读取视在放电值时,应以重复稳定的最高脉冲信号计算视在放电量。真正的 PD 信号具有一定的对称性和周期性,偶尔较高的脉冲可以忽略不计。
测量电路的背景噪声电平应小于允许放电电平的 50%。当测试产品的允许放电水平为10PC或以下时,背景噪声水平可以达到允许放电水平的100%。
华意电力局部放电是指高压电器中绝缘介质的电极之间在高电场强度的作用下发生的非穿透性放电。测试'>测试的目的是发现设备结构和制造过程中的缺陷。例如:绝缘中的局部电场强度过高;金属零件有尖角;绝缘混入杂质或产品有缺陷。金属接地部分与导体的内部电气连接不良,从而消除这些缺陷,防止绝缘造成的局部放电损坏。
