变压器油中溶解气体的气相色谱检测要求

　　变压器油中溶解其他主要有H2、CH4、C2H2、C2H4、C2H6、CO、CO2，根据不同故障，成分有很大差异，如有过热的主要气体是CH4、C2H4，次要气体是H2、C2H6；油和纸过热的主要气体是CH4、C2H4、CO、CO2，次要气体是H2、C2H6；油中火花放点主要气体是H2、C2H2。因此可以通过油中溶解的气体来判断变压器所对应的故障类型。但是在对变压器油的取样过程中往往会存在各种问题。

　　一、抽样要求

　　1.1 油样应能代表设备本体油，应避免在油循环不充分的死角处取样。一般应从机组底部的取样阀取样。在特殊情况下，可以在不同的采样点进行采样。

　　1.2 取样过程要求全密封，即取样连接方式可靠，既不溶解油中溶解的气体，也不混入空气（必须将取样接头中残留的空气排出），不得产生气泡运行时在油中。

　　1.3 取样应在晴天进行。取样后，注射器芯需要自由移动，以免形成负压空腔。

　　1.4 油样应避光保存并尽快分析。油样的存放时间不得超过 4 天。

　　二、仪器要求

　　2.1恒温定时振荡器：往复振荡频率275次/min±5次/min，幅度35mm±3mm，控温精度±0.3℃，定时精度±2min。

　　2.2 气相色谱仪：检测灵敏度应满足油中溶解气体的最低检测浓度。

　　2.3 油样容器：油样应使用密封检验合格的玻璃注射器抽取。注射器注油时，芯子可根据油量随温度的变化自由滑动，使内外压力平衡。

　　三、人员要求

　　从事变压器油溶解气体检测的人员应当具备下列条件：

　　3.1 熟悉油中溶解气检测的基本原理和诊断分析方法。

　　3.2了解气相色谱仪的工作原理、技术参数和性能，掌握气相色谱仪的操作方法。

　　3.3 了解充油设备的结构特点、工作原理、运行条件及引起设备故障的基本因素。

　　3.4 熟悉本指南，接受过油中溶解气检测技术培训。

　　3.5 具有一定的现场工作经验，熟悉并严格遵守电力生产和作业现场的相关安全管理规定。

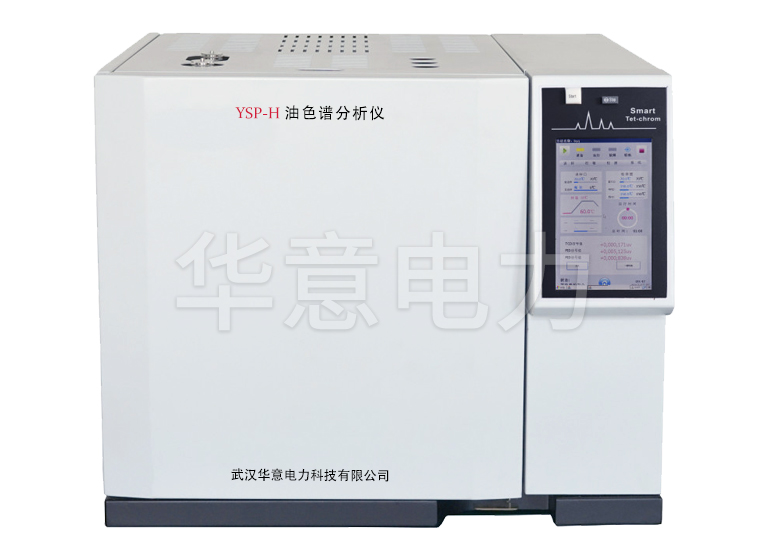

        以上就是华意电力对油色谱分析仪的介绍，如果您还有更多想要了解的，欢迎在线或来电咨询。
