钳形接地电阻测试仪测量原理

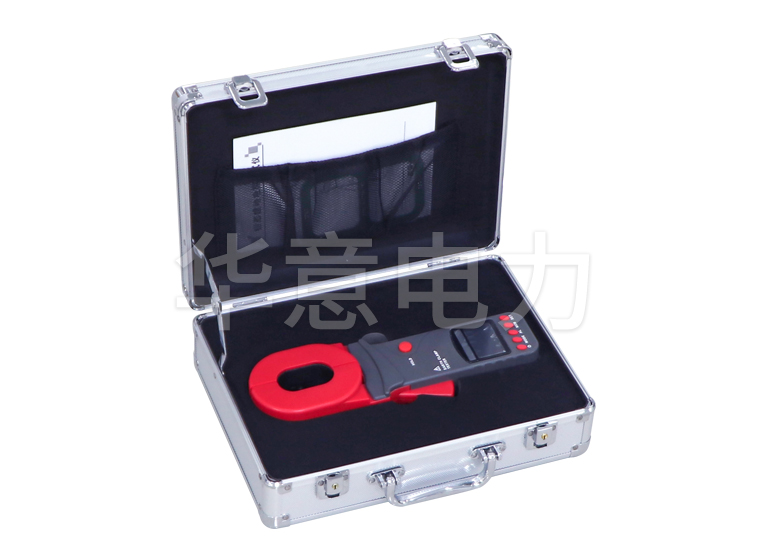

　　钳形接地电阻测试仪是一种新颖的测量工具，它方便、快捷，类似于钳形电流表的形状，测试无需辅助测试桩，只需将要测量的地面放在一个夹子上，几秒钟就可以得到测量结果，极大地方便了电阻测量工作。钳形电阻计的另一个巨大优势是它允许您在线测量有源设备的电阻，而无需切断设备电源或断开接地连接。

　　电路中电路E和I旁边的环形安装夹环电阻，Rx为被测地线桩电阻，R1、R2. . .Rn 为分布式接地系统中其他接地点的接地电阻。此图可进一步等效为图。测量时，钳形接地电阻表利用电磁感应原理，向前端卡口（带电磁线圈）形成的被测电缆送出恒定电压E。并将电压施加到电路中。在接地电阻表中也可以通过前端卡口测量回路电流I，根据E和I，可以计算出回路中的总电阻，即：E/I=Rx+1/( 1 / R1 +1 / R2 +. .. + 1 / Rn)

　　1 / (1 / R1 + 1 / R2 + ... + 1 / Rn) 是 R1，R2。. . Rn并联后总电阻在分布式多点接地系统中，通常有Rx >> 1 / (1 / R1 + 1 / R2 + ... + 1 / Rn)，“>>”表示“远大于比”。成立，被测电阻Rx=E/I。

　　事实上，钳形电阻表通过其前端卡环这种特殊的电磁转换器进入电缆是恒压1.7kHz的交流电，在电流检测电路中，经过滤波、放大、A/D转换，仅产生1.7kHz的电压。电流被检测。正因为如此，钳形电阻表排除了商用交流电和设备本身产生的高频噪声对地产生的微电流，为了获得准确的测量结果，也正因如此，钳形电阻表具有在线测量的优点。事实上，仪表测量的是整个电路的阻抗，而不是电阻，但在通常情况下，它们的差异很小。钳表立即在液晶显示屏上显示结果。

　　由于钳形电阻表的特殊结构，它可以很方便地用作电流表，其中许多表还具有钳形电流表的功能。另一方面，虽然钳式测试使用一定频率的信号来排除干扰，但如果被测电缆上有大电流，测量可能会受到干扰，导致结果不准确。因此，按照要求，应在第一次测试电缆时使用电流，只有在电流不是很大时才能进一步测量接地电阻。有些仪表在测量电阻时会自动检测噪声，并在干扰太高而导致测量失败时给出提示。

        以上就是华意电力对钳形接地电阻测试仪的介绍，如果您还有更多想要了解的，欢迎在线或来电咨询。
