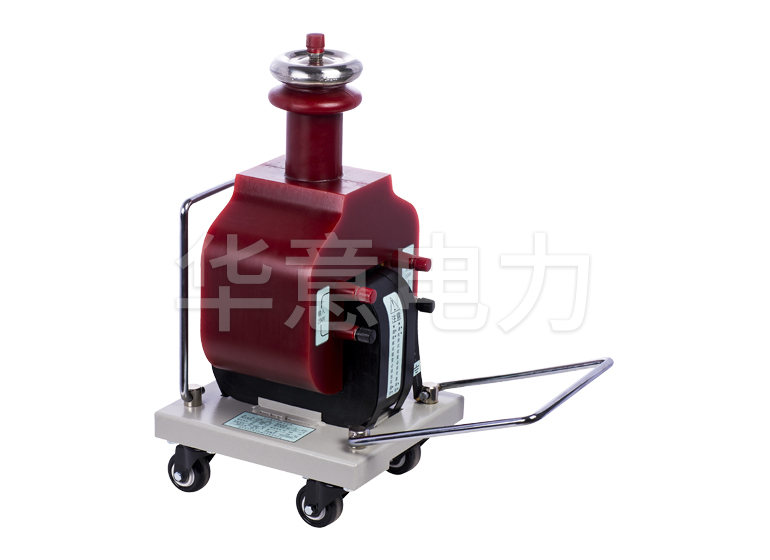

干式试验变压器负载损耗试验

　　干式试验变压器负载损耗试验

　　1、定义

　　负载损耗U是当电流通过变压器绕组一侧的短路处和施加在绕组另一侧的电压时测得的损耗。

　　2、分类

　　2.1 直流电阻损耗

　　2.2 附加损失

　　绕组中的涡流损耗

　　绕组中并联导线的不平衡电流损耗

　　铁芯的额外损耗

　　夹子等结构部件的额外损失。

　　3、短路阻抗

　　将额定频率和正弦波额定电流通过变压器的一个绕组，另一绕组的短路阻抗称为变压器的短路阻抗，一般以相对于某一基准的百分比表示阻抗。在变压器的负载测试中，同时测量变压器的负载损耗和变压器的短路阻抗。

　　4、短路阻抗

　　在额定频率和参考温度下，下一组绕组中的一个绕组端子之间的等效串联阻抗 Z=R+jx。确定此值后，另一个绕组的端子短路，其他绕组（如果有）开路。

　　对于三相变压器，它表示为每相的阻抗（等效星形连接）。对于带抽头绕组的变压器，指指定抽头位置的主抽头。

　　5、零序阻抗（三相绕组）

　　三相星形或锯齿形连接绕组在额定频率下连接在一起的线路端子和中性点端子的阻抗，以欧姆/相表示。

　　注意：由于零序阻抗还取决于其他绕组的连接方式和负载，所以零序阻抗可以有多个值。

　　零序阻抗会随电流和温度而变化，尤其是在没有任何三角形连接绕组的变压器中。零序阻抗也可以用与（正序）短路阻抗相同的方式表示为一个相对值。
