电动机直流电阻测试方法

　　电动机的直流电阻应该在电动机冷态状态下测量，运行后的电动机绕组直接测量直流电阻的阻值要比冷态下的直流电阻值大，所以建议用户在对电动机的直流电阻测量时用测温仪测量绕组，铁芯温度合格后再测量直流电阻是有必要的。

　　测量电动机直流电阻的目的

　　异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及启动变阻器等的直流电阻，目的是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。

　　具体测量哪些内容

　　如果电动机有三个出线端的绕组，要分别测量L1、L2，L2、L3，L1、L3绕组的直流电阻。

　　对于六个出线端的电机绕组要测量U1，U2、V1，V2、W1，W2相直流电阻。

　　测量方法

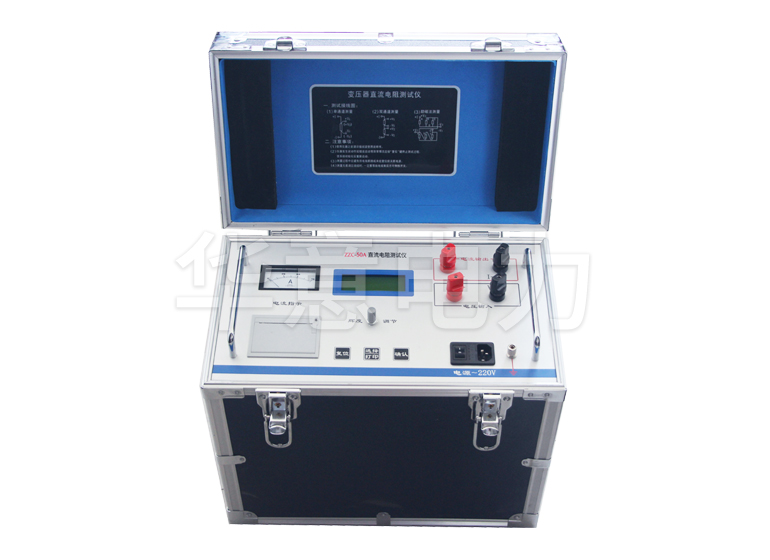

　　选用ZZC-10A直流电阻测试仪，它采用四线法测量能快速测量变压器材质、焊接、松动、断线等故障，将测试仪的红黑插头分别对应插入测试仪中，测试线的另一端分别夹入绕组的L1、L2，L2、L3和L1、L3，注意，L1和L2为一组，然后在直流电阻测试仪中选择测试电流，测试电流根据发电机的容量选择，一般为5A电流即可，然后开始测试。

　　测试过程中会显示充电电流的状态条，充电完成后显示测试结果，该电阻值为电动机的实际直流电阻值。

　　华意电力提醒，测试结束不能直接拔线，应按照正常程序退出，正常退出会有一个放电过程，这个需要客户注意。
