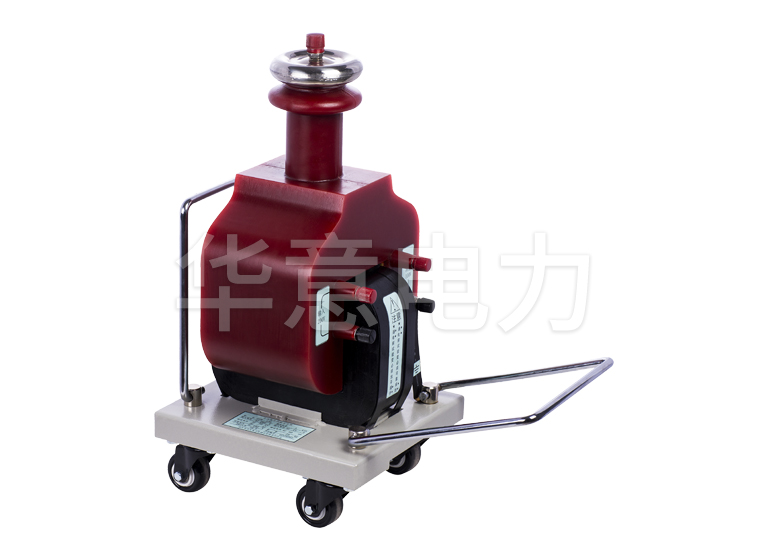

干式试验变压器绕组直流电阻测量

　　干式试验变压器绕组直流电阻测量

　　一、绕组直流电阻测量的目的

　　1.1 绕组线连接处的焊接或机械连接是否良好，有无焊接或连接不良

　　1.2 引出线与外壳、引出线与分接开关的连接是否良好

　　1.3 引线与引线之间的焊接或机械连接是否良好

　　1.4 电线规格及电阻率是否符合要求

　　1.5 各相绕组的电阻是否平衡？

　　1.6 变压器绕组的温升是根据温升试验前绕组的冷阻和温升试验后端口电源的瞬时热阻计算的，所以温升试验需要测量阻值。

　　二、测量条件

　　2.1 应记录被测绕组的温度和绕组端子间的电阻，测量应采用直流

　　2.2 测量中应注意尽量减少自感效应的影响

　　2.3 测钱，变压器在恒温环境下静止的时间不应少于3h

　　2.4 绕组温度应与绕组电阻同时测量

　　三、检验标准

　　对于1.6MVA以下的变压器，相间差值一般应不大于三相平均值的4%，线间差值一般应不大于三相平均值的2%

　　四、测量结果的计算

　　4.1 R0=Rm*(235+T1)/(235+T2) 铜235 铝225

　　4.2 线间电阻换算 △接 Y接

　　五、测量时的注意事项

　　5.1 用于测量直流电阻的电流应为额定电流的2%-10%，不超过额定电流的20%，避免电流引起绕组发热温度引起的误差。

　　5.2 当直流电路中有电流I时，变压器铁心磁场在断开时会产生高压，可能危及人身安全，损坏仪器。因此，需要使用放电电路，使电流从 I 缓慢流过电阻上的损耗。一个小时后断开线路。

　　华意电力提醒分析时，每次所侧电阻值都必须换算到同一温度下进行比较，若比较结果中直流电阻虽未超过标准，但每次量的数值都有所增加，也应引起足够的重视。如变压器中性点无引出线时，三相线电阻不平衡值超过2%时，则需将线电阻换算成相电阻，以便找出缺陷
