互感器特性综合测试仪用于各种CT的实际接线方式

　　互感器特性综合测试仪用于测量与分析互感器的各种参数的综合仪器，设备仅需进行简单的数字设定：设定测试电压、电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

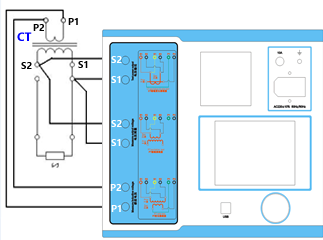

　　互感器特性综合测试仪用于各种CT的实际接线方式，用于CT测试的基本接线步骤如下：

　　1.智能互感器测试仪用4mm2线将测试仪左侧的接地端子连接到保护地。

　　2.智能互感器测试仪连接CT一次侧的一个端子和二次侧的一个端子到保护地。

　　3.智能互感器测试仪确保CT的其他端子全部从输电线上断开，其他绕组全部开路。

　　4.智能互感器测试仪用2.5mm2红线和黑线将CT的二次侧连接到测试仪“Output”S1和S2插孔，用1.2mm2黄线和黑线将CT的二次侧连接到测试仪“Sec”的S1和S2插孔，注意两根黑线连在CT二次侧已接保护地的同一端子上。

　　5.智能互感器测试仪用1.2mm2绿线和黑线将CT的一次侧连接到测试仪的“Prim”的P1和P2端子上，P2通过黑线与CT一次侧连接到保护地的那个端子相连。

　　6.智能互感器测试仪检查接线无误，开始测试。
