直流和交流电阻有什么区别以及如何测量

　　什么是直流电阻？

　　直流电阻是元件与直流连接时所表现出来的电阻，即元件的固有静态电阻。例如，当一个线圈连接到直流电和交流电时，它的电阻是不同的。接通交流电时，线圈除了直流电阻外，还有电抗，反映了电阻和电抗的协同作用，称为阻抗。

　　电阻的单位是“欧姆”，用Ω表示，用“ R ”表示。

　　直流电阻和交流电阻有什么区别？

　　1、对于线性电路，即无论对电阻施加多大的电压和电流，其阻值都保持不变。这里没有交流电阻之类的东西。

　　2、对于非线性电阻：阻值随外加电压（电流）值变化，或电压与电流的关系不是一条直线。例如：三极管的输入特性，即b极和e极之间的电阻，不是一个固定值。基极电流和基极电压不是线性的。在某个Ib值下，对应于基极电压Ub，此时的直流电阻为Ub/Ib。该点的交流电阻为输入特性曲线上该点切线的斜率值=（△ub/△ib）。交流电阻与直流电阻不同。在三极管的输出特性曲线上，也是类似的。在某个工作点，对应的Uc/Ic就是该点的直流电阻，而交流电阻很大，

　　如何测试交流电阻：

　　在交流电路（容性或感性负载）中，电阻 = 阻抗，即 R = Z

　　Z = √ (R 2 + X L 2 )… 在感性负载的情况下

　　Z = √ (R 2 + X C 2 )…在容性负载的情况下

　　Z = √ (R 2 + (X L – X C ) 2 …在感性和容性负载的情况下。

　　X L = 感抗

　　X L = 2π f L…其中 L = 电感，单位为亨利

　　和;

　　X C = 容抗

　　X C = 1/2π f C… 其中 C = 电容，单位为法拉。

　　如何测试直流电阻？

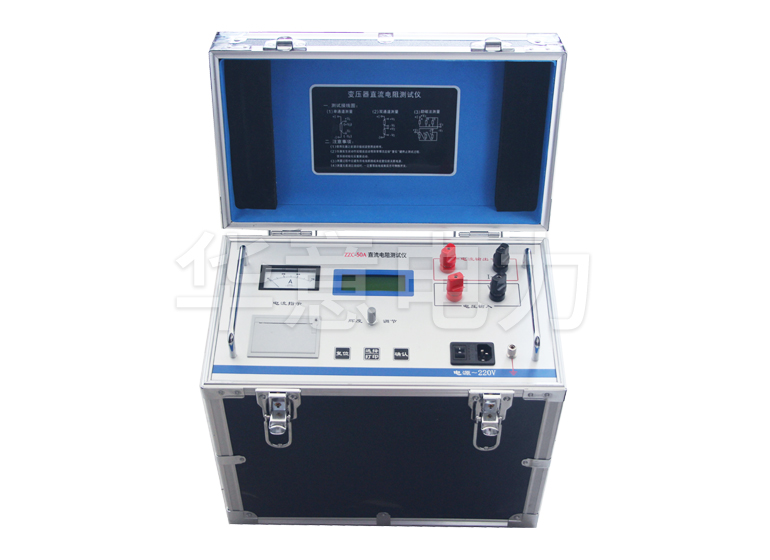

　　一般由仪器直接测试。直流电阻测量仪、直流电阻测试仪、变压器直流电阻测试仪、直流电阻检测仪、直流数字电桥等。

　　采用典型的四线测量方式。为了提高测量电阻（特别是低电阻）的精度。程控恒流源、程控前置放大器和A/D转换器构成了测量电路的主体。

　　中央控制单元通过控制恒流源对外部被测负载施加恒定的高精度电流，然后对得到的数据（包括测试电压、电流测试电流等）进行处理，得到实际电阻值。
