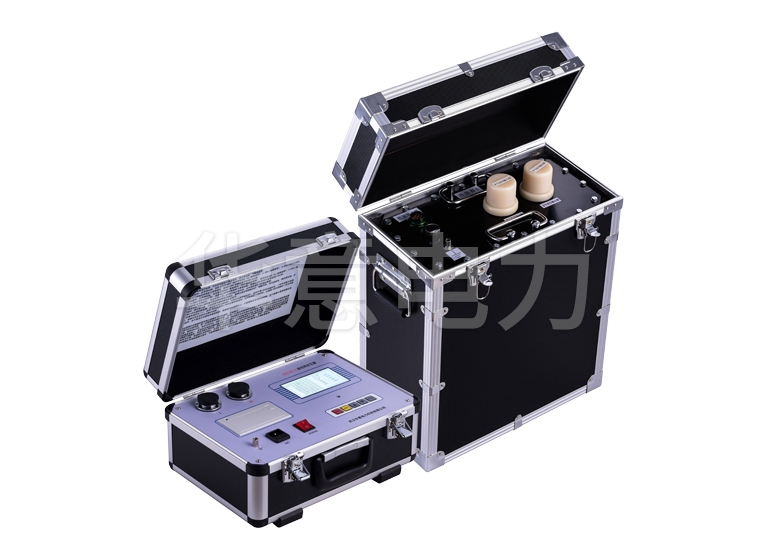

超低频高压发生器对电缆的耐压试验方法

　　超低频高压发生器对电缆耐压的方法：

　　1、从测试产品电缆上拆下所有连接到测试产品的电气设备。

　　2、用10000V兆欧表测试测试电缆各相的绝缘电阻，记录测试值。

　　3、峰值测试电压：Umax=3Uo，其中Uo为电缆导体与大地或金属屏蔽层之间的额定工作电压。例如：额定电压为10kV电缆，单相额定电压Uo：

　　Uo=10/√3kV

　　所以峰值测试电压为：Umax=3Uo

　　=3×10/√3kV

　　=√3×10kV

　　=17.32kV

　　4、测试时间：3分钟。

　　5、可分相检测。当测试电力电缆的故障电容值在测试设备的负载能力范围内时，可将测试电力电缆的三相线芯并联，然后同时进行耐压测试.

　　6、用机器自带的专用软连接电缆连接测试设备和测试电缆。打开电源，设置测试频率、时间和电压，以及过流保护高压侧的值和过压保护值，然后开始升压测试。在升压过程中，应密切监测高压电路，监测测试电缆是否有异常噪声。当测试电压升高时，记录测试时间并读取测试电压值。

　　7、测试时间到后，仪器会自动停止。如果在试验过程中没有发生破坏性放电，则认为通过了耐压试验。

　　8、在升压和耐压过程中，如果出现电流异常增大、电压不稳定、测试电缆有异味、冒烟或异响或闪烁等现象，应立即停止升压，并说明原因关机后才知道。如果这些现象是由于试验电缆绝缘薄弱造成的，则认为耐压试验不合格。如果确定测试电缆是由于空气潮湿或表面污染等原因造成的，测试前应将测试电缆清洗干净并擦干。

　　9、测试过程中，如果未测试电缆的绝缘缺陷导致仪器过流保护，查明原因后，应重新进行全时连接耐压测试。
