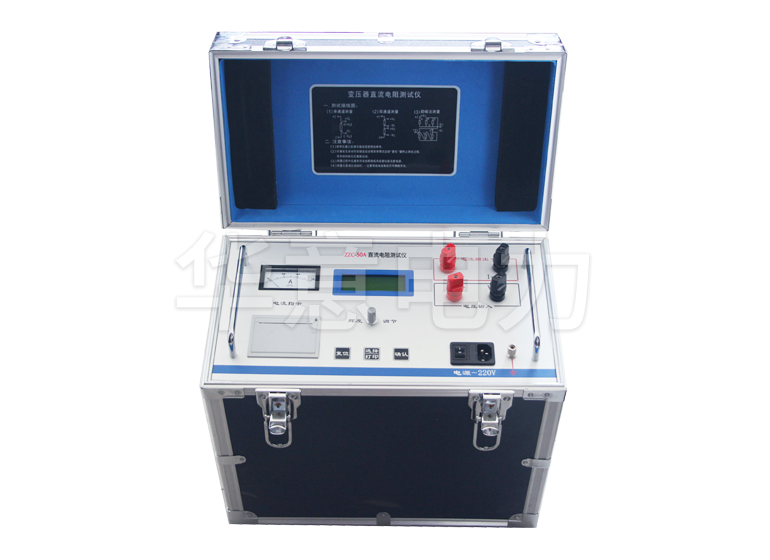

测量变压器直流电阻的方法

　　测量方法

　　1、电流-电压法 原理是在被测绕组中通适当的直流电流，然后测量绕组中的电流和绕组两端的电压降，然后根据欧姆值计算绕组的直流电阻。测量时，所用仪表应不小于0.5，电流表应选用内阻较小的，电压表应选用内阻较大的，引线要有测量方法 1.电流的原理电压法是在被测绕组中，通过适当的直流电流，测量绕组中的电流和绕组两端的电压降，然后根据欧姆定律计算绕组的直流电阻。

　　测量时，所用仪器应不小于0.5，电流表应选择内阻较小的，电压表应选择内阻较大的，引线应有足够的横截面。测量电感较大的绕组时，也需要足够的充电时间。通过绕组的电流应限制在绕组额定电流的 20% 以下。这种方法的主要缺点是需要很长时间才能测量出准确的值。因为每一相绕组可以等效为一个电阻和电感的串联电路，所以在接通电源后，电感中的电流从零逐渐增加到电源电压，然后逐渐减小到稳态值。需要一个过渡过程，过渡时间的长短取决于电路的时间常数 dL/R。

　　由于变压器铁芯的磁导率很高，L的值大大增加，而线圈的直流电阻值很小，所以时间常数t的值很大。一般来说，电流表和电压表的内阻对测量结果有一定的影响，电流经过大约3到5倍时间常数的时间后才能达到稳态值，也就是需要几十分钟甚至更长的时间来测量直流电阻的准确值。

　　2、平衡电桥法 平衡电桥法是利用电桥平衡原理来测量直流电阻。常用的平衡电桥法有两种：单臂桥或双臂桥。

　　这种方法可以直接读取数据，准确率很高。在中小型变压器的实际测量中，多采用直流电桥法。当被测线圈的电阻值在1Ω以上时，一般用单臂电桥测量，1Ω以下用双臂电桥测量。使用双臂桥接线时，桥的电位桩头应靠近待测电阻，电流桩头应接电位桩头。

　　测量前先估算被测线圈的电阻值，将电桥放大旋钮调到合适位置，将未测线圈短接接地，然后打开电源开关充电，待测完后按下振镜开关它已充满电。调整测量臂使振镜指针移动到振镜刻度中间的零线上，并进行微调。当指针停在零位时，记录电阻值。此时，被测线圈的电阻值为放大倍数×测量臂电阻值。测量完成后，先松开振镜按钮，再松开电源开关。

　　3、三相绕组同时加压法 三相绕组同时加电压测量变压器的直流电阻。根据楞次定律，各相电流产生的磁通在铁芯中相互抵消，合成磁通为零。减小电感L的值减小了电路的时间常数，即减少了测量直流电阻的时间，提高了工作效率。

　　在测量中，还应考虑绕组电阻的温度影响因素和直流电阻的不平衡率等因素。用电压降法测量直流电阻需要很长时间才能得到准确的值，主要是因为线圈中流动的电流在变化过程中会在高导磁率铁芯中产生磁通量，导致L增大。如果磁通量减小，L 的值也会减小，电流变化的时间（取决于时间常数）也会减小。这可以通过同时向变压器的三相绕组施加电压并同时测量各相的直流电阻来实现。当电压同时加在三相绕组上时，各相绕组中的电流从零开始增加。

　　根据右手螺旋定则，三相电流在每个铁芯腿上产生不同的磁通方向，它们的作用是互斥的。取消，结果是铁芯中的合成磁通量大约为零。这大大降低了电感值L，所以时间常数t也最小化，测试过程中电流变化的瞬态过程也大大缩短，可以在短时间内得到稳定的电流值，就可以得到绕组的直流电阻值。

　　测量目的

　　1、检查导电回路是否有短路、断路或接线错误；

　　2、检查绕组线的焊接点、引线与套管的连接是否良好、分接开关是否接触不良等。

　　3、还可检查绕组所用的线材规格是否符合设计要求。
