如何通过变压器油判断变压器故障

发布时间:2022-06-09 16:56:19 浏览次数:3401

  变压器油液分析来判断变压器故障


  一、变压器常见故障类型


  变压器很容易发生的常见故障可以分为两类:充电常见故障和热常见故障。从发展过程来看,配电变压器的常见故障可分为突发性常见故障和自限性疾病常见故障两大类。突发性常见故障的过程很快,但并不常见。可在瞬间造成严重后果,如雷击、误操作、负载突变等。没有合理的办法避免突发性常见故障,只能通过高压避雷器、继电保护装置等方法. 突发性常见故障的发生概率被限制在一定范围内。故障检测主要是对此类自限性疾病的常见故障进行诊断和预测。


  二、变压器油特性的转变对变压器的影响


  1. 物理状态变化变压器油


  经过长期使用,色调会逐渐增加,产生金属氧化物等残留物,使油质变差,影响变压器的正常工作。另一方面,长期使用后,其粘度会越来越粘稠,造成散热困难,影响变压器的使用寿命。在这个过程中,油品的界面张力也会降低,说明油品质量变差,带有各种金属氧化物或其他残留物,电力工程设备运行的安全系数相对降低。


  2. 化学反应


  变压器油具有一些物理性质,其中水溶性酸、酸值、水分含量等会反映变压器油的工作特性。因此,这一物理性质的主要参数将立即影响变压器油的实验结果。例如,酸值反映液压油的质量,也是评价变压器油脆化程度的参考。从具体的实验结果来看,变压器油酸值的升高会增加设备损坏程度,最终降低变压器的介电强度。在具体的实验过程中,器具及其设备的清洁度会对测得的酸值产生很大的影响。例如,水溶性酸是指溶解水的酸,二氧化碳与空气中的水发生反应后转化为碳酸。生成的碳酸会影响变压器油酸值的测量。因此,如果变压器油中有水分,测试实验会影响实验结果。这就要求变压器原厂前的变压器油和水不能有水分,即使在中后期运输和储存过程中也必须采取保护措施。


  3.电气设备特性的变化


  变压器油的介质损耗因数可以反映新油的精细净化处理水平和工作油的脆化程度。新油的介损因数低于0.005。随着变压器运行时间的提高,变压器油质会受到各种因素的影响,介质损耗因数会逐渐扩大。如果介质损耗因数达到一定的标准值,说明变压器油质已受到严重污染和变质,应查明空气污染物的来源并过滤解决或考虑换油。此外,变压器油的击穿场强还受水分含量和机械设备残留物的影响。当油中水分含量过大或油中机械设备残渣颗粒增多时,击穿场强会进一步降低,影响设备性能。运行安全平稳。


  三、变压器油谱分析


  当实验数据信息在标准值范围内且开发无明显改善时,判别机设备运行正常。当实验数据信息超过关注值或快速改善时,采用三比法、胀气速度等,对电流互感器内部运行状况进行深入分析识别。下面就变压器化简实验中相关数据信息的内涵做一个简单的说明。首先要做的是调查水分。如果发现变压器内水分过多,则意味着会加速变压器油的脆化,影响绝缘强度。当油路堵塞时,变压器部分温度会升高,导致故障;其中散碳的出现会增加变压器发生充放电故障的概率;而当PH呈酸性时,变压器油的电导率会增加,介电强度会降低;此外,通过变压器油的开闪点和耐压试验,可以确定机械设备的电隔离充放电、运行热值和耐压状态。如有异常,应及时维护。变压器油的电导率会增加,介电强度会降低;此外,通过变压器油的开闪点和耐压试验,可以确定机械设备的电隔离充放电、运行热值和耐压状态。如有异常,应及时维护。变压器油的电导率会增加,介电强度会降低;此外,通过变压器油的开闪点和耐压试验,可以确定机械设备的电隔离充放电、运行热值和耐压状态。如有异常,应及时维护。


  好的变压器油应该是一种清洁、透明的液体,没有沉淀物、机械杂质的悬浮固体和棉状物质。如果被污染氧化,产生树脂和沉淀物,变压器油质会变差,颜色会逐渐变成淡红色,直至变成深棕色液体。


  当变压器出现故障时,油的颜色也会发生变化。一般情况下,变压器油呈浅褐色时,不宜重复使用。此外,变压器油可以表现为浑浊的乳白色、油黑色和深色。变压器油呈浑浊乳状,说明油中含有水分。油色较深,说明变压器油老化。油色为黑色,甚至有焦味,说明变压器内部有故障。

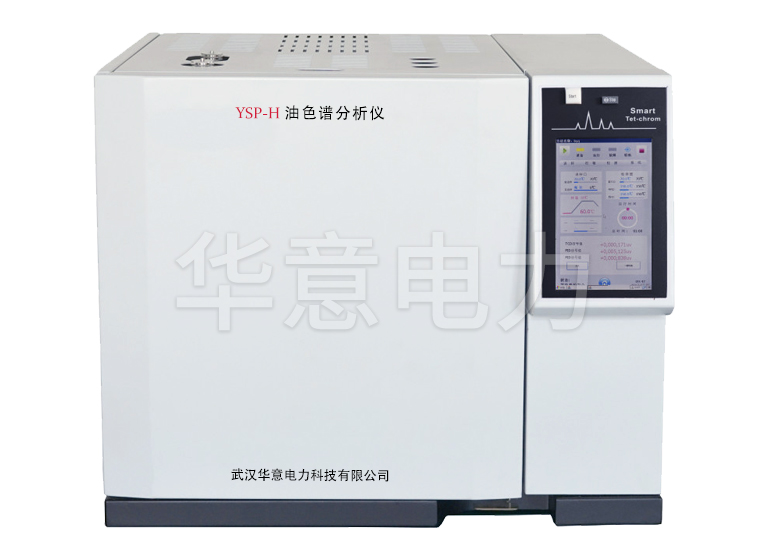

标签: 油色谱分析仪
