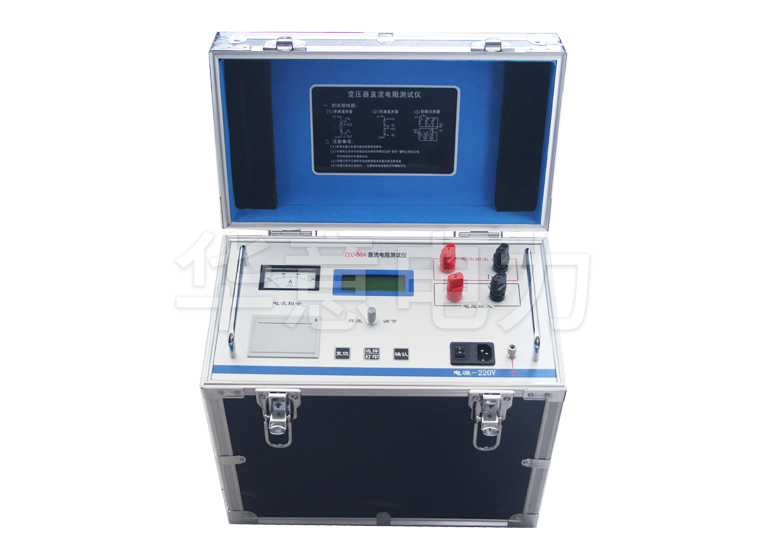

如何通过计算公式选择合适电流的直流电阻测试仪

发布时间:2022-06-10 15:53:02 浏览次数:3917

  当交流空载电流通过变压器绕组中的额定电压时,铁芯中会有一个额定磁通密度BN。这时铁芯的磁导率会比较低。测量直流电阻时,需要使磁芯的磁密度大于BN,降低磁芯的导电率,从而降低电路的时间常数和反电动势,缩短建立时间。因此,测量直流电阻时的直流电流至少应为:


  公式 1


  I = k√2I0In + 100


  其中 K:因数 > 1


  I0:交流额定频率,额定电压下的空载电流百分比(%)


  输入:额定电流测量绕组 (A)


  其中 √ 2 是直流电流等于交流电流的幅值。当因子 K 大于 1 时,磁芯中的磁密度 > BN,


  测量直流电阻 μ 时磁芯的磁导率会降低。


  公式2


  当变压器绕组为Y接法时,线电流等于相电流,由上式可得。测量直流电阻时要施加的电流为:


  IY = 1.41In+100


  公式3


  变压器绕组为三角形(D)接法时,空载电流的线电流为相电流的√3倍,而测量直流电阻时的直流电流为按1比例分布的总电流/3 和 2/3。因此,要测量直流电阻,请按如下方式添加电流:


  ID = 1.41x3 / 2 + 1 /√3ki0Inx100 = 1.22 ki0In÷100


  当k为3-10时,即测量直流电阻时的励磁安匝为空载安匝的3-10倍时,铁芯中的磁密度可以大于BN,接近饱和,即测量直流电阻时的直流电流等于额定电流的2%-10%。如果直流电流过大,测量时间过长,随着绕组加热温度的升高,电阻会发生变化,测量误差也会增大。
