为什么绕组或线圈的电阻总是用直流而不是交流来测量

发布时间:2022-07-01 17:17:50 浏览次数:5094

  因为在交流电路中我们测量的是阻抗,而不是电阻。


  阻抗公式为


  Z =Vac/Iac

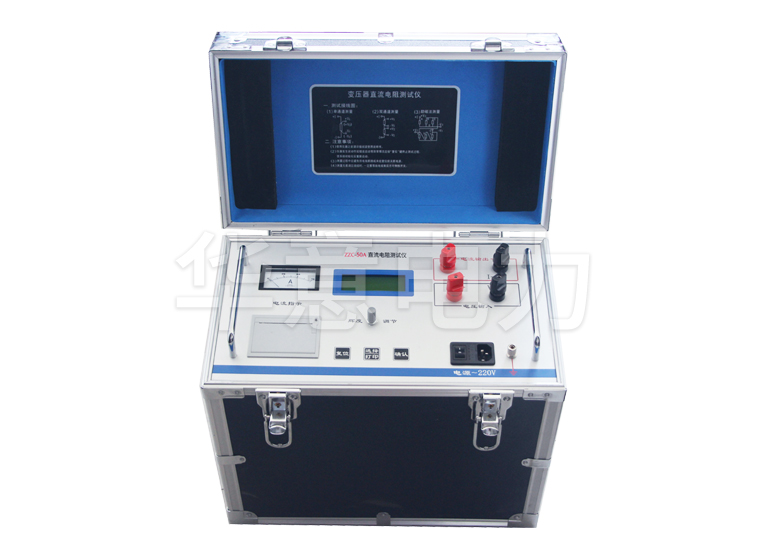

  所以从上面的解释,你就可以理解为什么我们用直流电阻测试仪来测量绕组电阻了。简单的概念是,在交流电路中我们无法测量电阻(R),我们只能测量阻抗(Z = R + XL)。


  当我们向线圈或绕组施加交流电源时,交流电流会流过它。在这种情况下,绕组以两种方式阻止电流流动。首先,绕组导体的实际内阻与电流的流动相反,其次是绕组的感抗也与电流的流动相反。


  因此,当我们向线圈施加交流电源时,电流与实际电阻和感抗相反。


  但是当我们向线圈施加直流电源时,电流仅与内部电阻相反,没有感抗发生。


  由于直流的频率为零,感抗也为零。


  所以结论是如果我们尝试使用交流电源测量绕组电阻,由于感抗(由于绕组或线圈的自感而发生),我们将无法获得实际电阻值。


  另外,如果我们使用交流电源测量绕组电阻,则会出现趋肤效应和邻近效应,因为它们取决于频率。但在直流供电的情况下,由于没有频率,所以不会发生邻近效应和趋肤效应。
