绝缘电阻测试仪和接地电阻测试仪测试方法的区别

　　绝缘电阻测试仪和接地电阻测试仪测试方法的区别

　　(1)绝缘电阻测试仪的测试方法

　　绝缘电阻测试仪是测试电线电缆的相、层和中性点之间的绝缘程度。测试值越高，绝缘性能越好。

　　(2)接地电阻测试仪的测试方法

　　接地电阻测试仪是检测接地电阻是否合格的电力设备。接地电阻测试仪的测试方法是用大地把电气设备连接到同电位，就是反应线或雷电引下线与大地的接近程度。接地电阻测试仪测出的数值是确保人身安全的有效措施。

　　绝缘电阻测试仪和接地电阻测试仪的原理区别

　　(1)绝缘电阻测试仪原理

　　用绝缘电阻测试仪测量绝缘电阻时，对绝缘施加直流电压U。此时，电流随时间变化衰减，最终趋于稳定值。

　　一般绝缘电阻测试仪的电流是电容电流、吸收电流和导通电流之和。电容电流Ic，其衰减速度非常快；吸收电流 Iaδc，衰减比电容电流慢得多；导通电流 Inp 趋于在短时间内稳定下来。

　　在使用绝缘电阻测试仪进行测试时，如果绝缘不潮湿且表面清洁，瞬态电流分量Ic和Iaδc会迅速衰减到零，只留下很小的导通电流Inp通过，因为绝缘电阻是反比的。与循环电流成正比，绝缘电阻会迅速上升并稳定在一个较大的值。反之，如果绝缘受潮，则导通电流明显增加，甚至快于吸收电流Iaδc的初始值，瞬态电流分量明显减少，绝缘电阻值很低，而且随时间变化很大。

　　因此，在绝缘电阻测试仪的实验中，一般以吸水率来判断绝缘的含水量。当吸收比大于1.3时，说明绝缘性优良。如果吸收比接近1，则表明绝缘受潮。

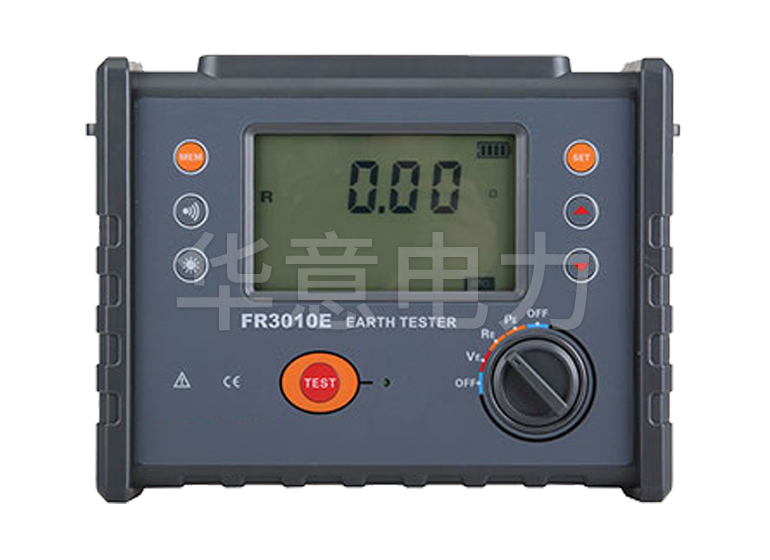

　　(2)接地电阻测试仪原理

　　接地电阻测试仪又称接地电阻测量仪、接地振动器。接地电阻测试的测试原理是通过被测对象的接地电极“E”和电源电极“H(C)”之间的交流恒流“I”得到接地电阻值“Rx”，并找到接地电极“E”和测量电极“S(P)”之间的位置差“V”。
