一般接地电阻测试值是多少
发布时间:2022-07-15 15:48:56
浏览次数:7658
一、接地电阻的一般测试值是多少?
1、如果是独立的防雷接地电阻,应小于10欧。
2、如果安全接地电阻小于 4 欧姆。
3、交流电阻小于4欧。
4、直流接地电阻小于4欧。
5、防静电电阻小于100欧。
二、什么是接地电阻?
接地电阻是电流从接地装置流入大地,然后通过大地流向另一个接地体或向远处传播时所遇到的电阻。接地电阻值反映了电气设备与“地”的良好接触程度,反映了接地网的规模。
三、测量接地电阻的仪器

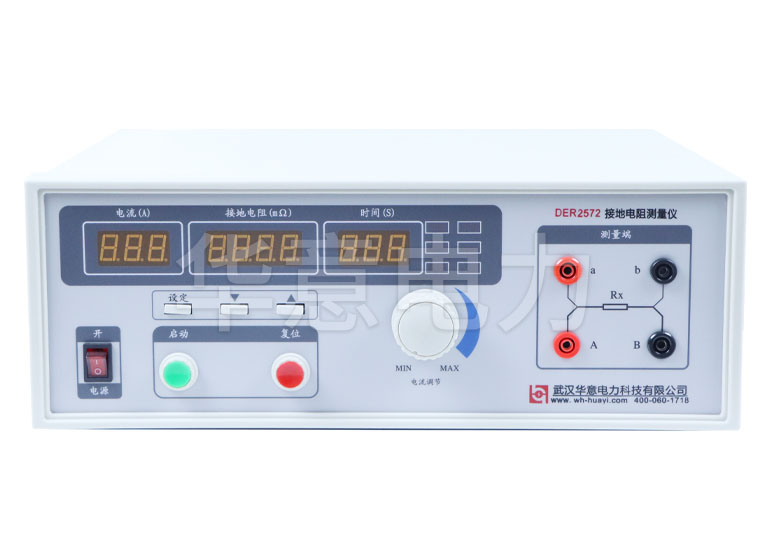

接地电阻测试仪是一种摒弃传统手摇发电工作方式,采用先进的大规模集成电路,应用DC/AC转换技术,将三端按钮与四端相结合的新型数字接地装置。按钮测量方法合二为一。电阻测试仪。适用于电力、邮电、铁路、通信、矿山等部门测量各种设备的接地电阻和测量低电阻导体的电阻;该仪表还可以测量土壤电阻率和接地电压。
四、测量接地电阻时的注意事项
不允许用电测试接地装置的接地电阻值。
测量时,测量探头应选择土壤良好的位置。如果在测量过程中发现指示器不稳定,可以以适当的高速将其埋入地下的探头深度,或者可以将适量的水倒入地下。如果地下有管道或电缆,应选择其他位置。
接地电阻测试仪不允许打开手柄,否则会损坏接地电阻测试仪。
由于土壤湿度对接地电阻的影响很大,所以不宜在刚下过雨后测量接地电阻。
使用接地电阻测试仪时,尽量消除零序电流对接地体的干扰和引线互感对测量结果的干扰。
电压电极和电流电极的电阻一般不应大于1000~20000。测量较小的接地电阻时,不应大于100~2000。
测量接地电阻时,重复测量三到四次,取算术平均值作为测量的接地电阻。
