变压器过电阻的测量介绍

发布时间:2022-07-20 15:17:14 浏览次数:4626

  直流电阻的测量是为了检查绕组焊接和绕组之间匝间短路的质量,分接开关位置是否正确、实际位置是否与指示一致、引线是否断裂或松动、并联绕组的绕组没有断股等,直流电阻的测量不仅是变压器检修,预测试和分接开关位置改变后的基本测试项目,还是故障后的重要检查项目,因此,必须仔细进行直流电阻测试仪直流电阻的测量测试,以最小化测量误差。


  根据规定,对于160kVA以上的变压器,相电阻和相电阻之间的差异通常小于三相平均值的2%,线路之间的差异通常小于三相平均值的1%;对于160kVA及以下的变压器,相电阻和相电阻之间的差异通常小于三相平均值的4%,线路之间的差异通常小于三相平均值的2%,与相应部件中的测量相之间的差相比,测量相之间的差不应大于2%。

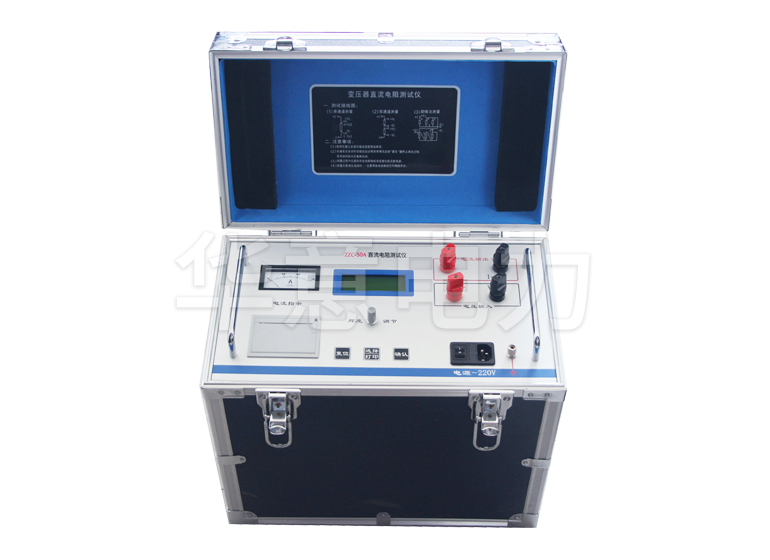

  当直流电阻测试仪的测量电阻值超过限制时:


  (1)首先,考虑是否存在测量误差。例如是否连接了外部引线,测试引线是否过长或过细,接触是否良好,电桥中的电池电压是否不足。


  (2)直流电阻的电阻值受温度的影响很大,因此必须将其转换为相同的温度进行比较,并且一般以上层油温为基础。


  (3)分接开关接触不良,导致电阻值偏高的情况比较普遍。如开关干净电镀掉,弹簧压力不足,应力不均匀以及过电压触点积碳,都会导致电阻值高,这时,分接开关盖应打开,转动几次,一般即可消除。
