串并联谐振的特点

发布时间:2022-07-31 23:43:00 浏览次数:3252

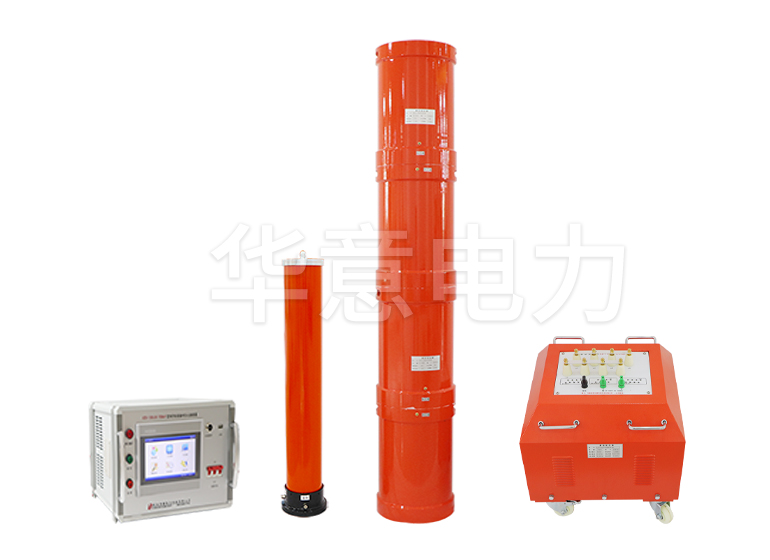

  在串联谐振耐压试验装置的使用过程中,我们会了解到并联谐振电路和串联谐振电路,那么并联谐振电路和串联谐振电路的特点是什么?


  并联谐振也叫做电流谐振,电容电感的并联电路之中,电容的大小刚好让电路中的电压电流同相位,也就是电源电能完全变成电阻消耗,变成电阻电路,这就叫并联谐振。而串联谐振是电阻、电感电容组成的串联电路之中,当容抗XC和感抗XL相一致时,也就是XC=XL,此时电路中的电压u与电流i的相位相同,电路呈现电阻性的现象,就是串联谐振。


  以上是并联谐振和串联谐振的基本特点,那么并联谐振电路和串联谐振电路的特点分别是什么,以下文章具体说明。


  并联谐振电路特点:并联谐振电路加上外来频率时,特点一、 外加频率和谐振频率相等时,电路阻抗呈纯电阻性,并有最大值,也就是实际运用中所说的选频电路。特点二、外加频率比自身谐振频率高时,其电路阻抗呈容性,可以算作一个电容。特点三、外加频率比自身谐振频率低时,电路呈现电感性,等于一个电感线圈。根据以上特点我们知道如果串联或并联电路没有在信号频率点伤调节时,信号通过这个电路,就会导致相位失真。


  串联谐振电路特点:串联谐振电路加上外来频率时,特点一、谐振频率和外加频率相等时,电路阻抗为纯电阻性,并有最小值,也就是实际应用中的陷波器。特点二、外加频率比自身谐振频率高时,电路阻抗呈感性,等于一个电感线圈。特点三、外加频率比自身谐振频率低时,电路成容性,可以算一个电容。


  以上就是串联谐振电路和并联谐振电路的特点。
