接地电阻的类型、测量原理与注意事项

　　为了将电荷泄放入地，需要在土壤中埋设金属导体（接地体），将电气设备的某个部分用导线（接地线）与接地体相连，称为接地，接地体和接地线的总体称为接地装置。

　　接地的几种方法

　　1.保护接地，当电气设备由于绝缘及其他事故发生漏电时，其金属外壳就可能带电，为防止发生触电事故，必须将电气设备外壳接地，称为保护接地；

　　2.防雷接地，高大建筑物的避雷器接地，称为防雷接地；

　　3.工作接地，电气设备因正常工作或排除故障需要，将电路中某一点接地（通常是中性点），称为工作接地。

　　设备接地的方式通常是埋设金属接地桩、金属网等导体，导体再通过电缆线与设备内的地线排或机壳相连，当多个设备连接于同一接地导体时，通常需安装接地排，接地排的位置应尽可能靠近接地桩，不同设备的地线分开接在地线排上，以减小相互影响。

　　接地电阻的测量原理

　　影响接地电阻的因素很多，如接地桩的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等，都可能对接地电阻有影响。

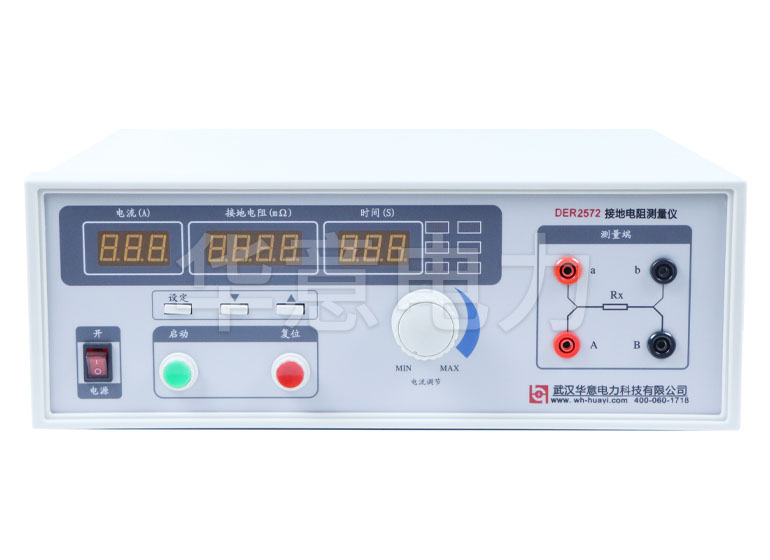

　　我们用的接地电阻测试仪是一种较为传统的测量仪表，它的基本原理是采用三点式电压落差法，其测量手段是在被测地线接地桩（暂称为X）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测地桩的同一侧，三者基本在一条直线上，距被测地桩较近的一根辅助测试桩（称为Y）距离被测地桩20米左右，距被测地桩较远的一根辅助测试桩（称为Z）距离被测地桩40米左右，测试时，将挡位打在3P挡位，按下测试键，此时在被测地桩X和辅助地桩Y之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地桩的地阻。

　　测量中的注意事项

　　1.接地电阻值的大小与季节、天气、土壤干湿程度等环境因素有关，并随着上述诸因素的变化而有差异，一般来说，测量接地电阻适宜于秋季进行，此时秋高气爽，天气干燥，测出数值较准确、可靠；

　　2.当测量电气设备保护接地电阻时，一定要断开与设备的连接，否则会影响测量的数值；

　　3.在测量中常常发现有的接地线年久锈蚀严重，必须先用锉刀挫去铁锈后，使导线接触良好方可测量，否则会因接触电阻很大而造成测量失真；

　　4.注意是否单点接地，被测地线是否已与设备连接，有无可靠的接地回路，开路接地桩，不能测量；接地回路不可靠，测量结果不准确（偏高）；

　　5.注意测量位置，选取合适的测量点，选取的测量点不同，测得的结果是不同的，而且有时候差别很大，根据钳形地阻表的工作原理，这不难理解，这就要求在使用中要对测量点的选取加以注意，测量有时会遇到无处可夹的情况，在条件允许的情况下，可暂断开原地线连线，临时接入一段可夹持的跳线进行测量；

　　6.注意“噪声”干扰，地线上较大的回路电流对测量会造成干扰，导致测量结果不准确，甚至使测试不能进行，很多仪表在这种情况下会显示出“Noise”或类似符号。

　　延伸阅读

　　对工矿企业、车间、高层建筑物的接地点进行接地电阻测量后应出具测试报告，测试报告中应注明测试时间、天气状况、测试地点、接地方式、土壤干湿状况、实测接地电阻值以及是否符合安全要求的结论。

　　一般来说，电气设备的保护接地、工作接地的接地电阻值合格范围一般要求小于4欧姆；而高层建筑物避雷针的防雷接地的接地电阻值要求小于10欧姆，对于经测试不符合要求的接地点，应及时报告并监督整改，重新埋设接地极，或检查接地线是否完好，以确保安全。
