五种接地电阻测试方法
发布时间:2022-08-04 15:35:57
浏览次数:4688
有以下五种基本测试方法
土壤电阻率测试:
四极等值法已被考虑用于测量土壤电阻率。接地系统的正确设计取决于对当地接地电阻率的详细了解。这是使用扩展的四电极阵列在现场周围一系列位置测量的深度函数。该程序称为土壤电阻率或接地电阻测试。在电流无法消散的高电阻率接地区域中,正确测量尤为重要。在这些条件下,获得接地可能是有问题的,为了成功安装接地系统,需要更深入地了解接地电阻率的信息。
电位下降法:

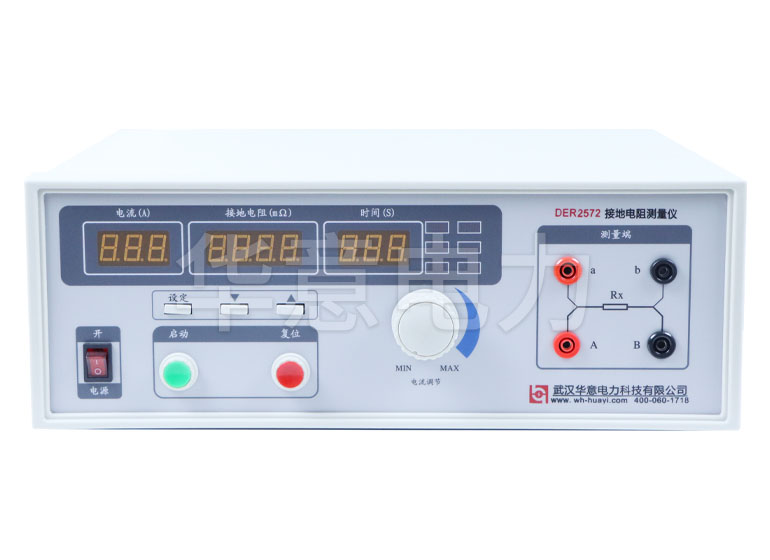

使用四端子测试仪,仪器上的 P1 和 C1 端子连接到被测接地电极。使用三端子仪器,将 X 连接到接地电极。虽然电阻率测量需要四个端子,但在测试已安装电极的电阻时,使用四个端子中的三个在很大程度上是可选的。使用三个端子更方便,因为它需要连接一根引线。权衡是该公共引线的电阻包含在测量中。通常,这种影响可以通过保持引线短来最小化,以适应简单的测试要求。因此引入的小附加阻力可以忽略不计。然而,当执行更复杂的测试或满足严格的要求时,最好通过从 P1 端子到测试电极的引线使用所有四个端子(将其连接到 C1 的引线内)。这是真正的四线测试配置,可消除测量中的所有引线电阻。
当满足非常低的电阻规格或使用需要额外测量数字以满足数学要求的测试方法时,增加的精度可能会被证明是显着的。该决定是可选的,取决于操作员的测试目标和使用的方法。驱动参考棒 C 应尽可能远离接地电极;该距离可能受到可用延长线长度或周围环境的限制。引线应分开并“弯曲”,而不是彼此靠近和平行,以消除互感。然后将电位参考棒 P 在接地电极和 C 之间大致直线上的多个点处推入。记录每个点的电阻读数。
死地法:
使用四端子仪器时,P1、C1端子接被测接地极;P2 和 C2 端子连接到全金属水管系统。使用三端仪表,将 X 连接到接地电极,将 P 和 C 连接到管道系统。如果水系统很广泛(覆盖大面积),它的电阻应该只有几分之一欧姆。然后,您可以将仪器读数作为被测电极的电阻。死地法是进行接地电阻测试的最简单方法。使用这种方法,可以测量两个串联电极的电阻——从动杆和水系统。但是有三个重要的限制:
1.水管系统必须足够广泛以具有可忽略不计的阻力。
2.水管系统必须是全金属的,没有任何绝缘接头或法兰。
3.被测接地电极必须离水管系统足够远,以超出其影响范围。在某些地方,您的接地电极可能离水管系统太近,以至于您无法将两者分开所需的距离,以便通过两端方法进行测量。
在这种情况下,如果满足上述条件 1 和 2,您可以连接到水管系统并获得合适的接地电极。但是,作为预防水管系统电阻未来可能发生任何变化的预防措施,您还应该安装接地电极。
钳形测量方法:
电位下降测试及其修改是唯一符合 IEEE 81 的接地测试方法。它非常可靠、高度准确,可用于测试任何尺寸的接地系统。此外,操作员可以完全控制测试设置,并且可以通过在不同的探针间距下进行测试来检查或证明他/她的结果。不幸的是,电位下降法也有缺点:
1.这是非常耗时和劳动密集型的。
2.必须将各个接地电极与要测量的系统断开。
钳式接地测试方法虽然不符合 IEEE 81,但确实为操作员提供了在适当条件下进行有效测量的能力。钳式方法基于欧姆定律 (R=V/I)。一个已知的电压被施加到一个完整的电路,并测量得到的电流。然后可以计算电路的电阻。钳形接地测试仪在没有直接电气连接的情况下施加信号并测量电流。夹具包括一个施加电压的发射线圈和一个测量电流的接收线圈。
选择性测量测试:
选择性测试与电位下降测试非常相似,提供所有相同的测量,但以更安全和更容易的方式。这是因为通过选择性测试,无需断开感兴趣的接地电极与现场的连接!技术人员不必通过断开接地来危及自己,也不必危及未接地结构内的其他人员或电气设备。
