高压断路器分析仪测试时间要求

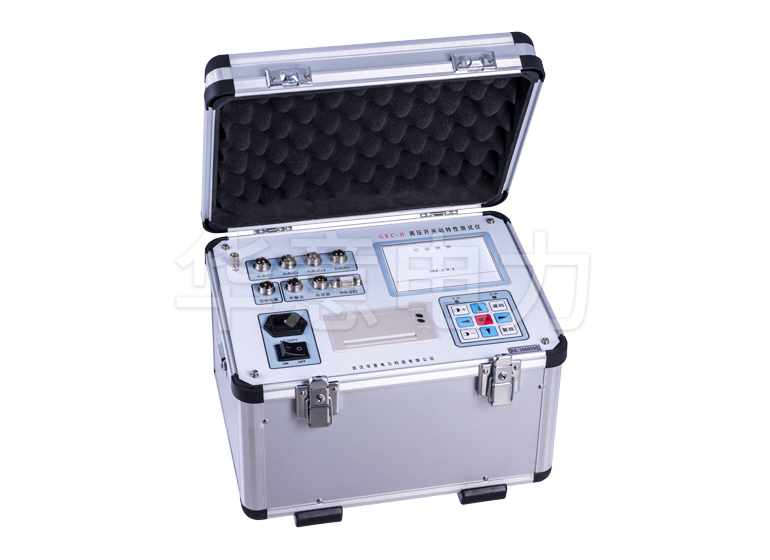

　　高压断路器分析仪（CB分析仪） 专为各种断路器开关柜的动态分析而设计。可准确测量断路器各种电压等级的高压电路参数的机械特性和动态特性，如少油、多油、真空、六氟化硫等。具体测试要求和时间如下：

　　1、测量时间：不小于断路器合闸时间，分辨率为0.01ms；

　　2、时间测量误差：200ms±0.1ms以内，200ms±2%以上；

　　3、同步时间测量误差：测试仪同步时间不大于±0.1ms；

　　4、测量断路器的合分闸时间时，应设置合闸电源与分闸电源的触发时间差：

　　开合时间S1=分合时间+无电流间隙时间-合合时间合合

　　分合时间S2=合合时间+金短时间-分合时间

　　其中，开启时间和关闭时间都是提前测量的。高压开关厂家提供的无电流间隙和金属短路时间，设置时间应略小于规定值（如无电流间隙时间标准为300ms，可设置）280ms左右；如果金属短路时间为 60 ms，可设置为50 ms左右）。

　　高压开关动态特性测试仪测试数据分析处理

　　1、试验结果应与断路器手册中给出的数值相比较，应符合制造厂的要求；

　　2、如果测试项目中存在不符合厂家要求的测试数据，首先检查接线情况、参数设置、仪表条件是否符合测试要求；

　　3、当闸门开启时间不符合规范要求时，可能的原因有：一是顶杆和闸门开关的位置不合适；二是开春累；三是开路距离或超车不符合要求。根据厂家技术要求，调整开启电磁铁、启闭弹簧和机构连杆；

　　4、当合闸时间不符合规范要求时，可能的原因有：一是单次开合时间不符合规范要求；其次，断路器的操作机构存在脱扣性能。综合分析以上原因，根据厂家技术要求调整单次启闭时间或调整释放；

　　5、当不同周期的数值不符合规范要求时，可能的原因有：一是三相分闸距离不一致；二是分相机构的电磁铁动作时间不一致。应综合分析以上原因，根据生产厂家的技术要求，对启闭弹簧、机构连杆进行调整。
