串联谐振有什么特征

发布时间:2022-08-17 17:25:25 浏览次数:3835

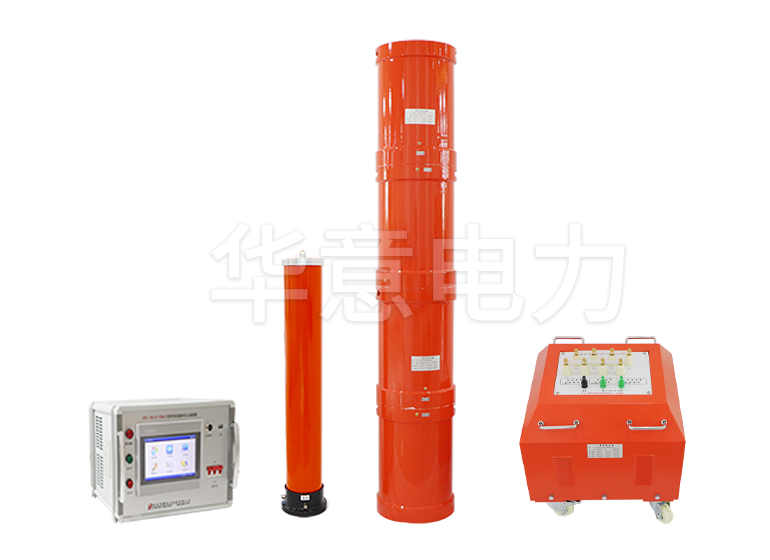

  变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。


  变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。


  电路发生串联谐振现象后会有哪些特性:


  1.电流与电压相位相同,电路呈电阻性。


  2.串联阻抗最小,电流最大:这时Z=R,则I=U/R。


  3.电感端电压与电问容端电压大小相等,相位相反,互相补偿,电阻端电压等于电源电压。


  4.谐振时电感(电容)端电压与电源电压的比值答称为品质因数Q,也等于感抗(或容抗)和电阻的比值。当Q>>1时,内L和C上的电压远大于电源电压(类似于共振),这称为串联谐振,常用于信号电压的放大;但在供容电电路中串联谐振应该避免。
