串联谐振的频率和电流要怎么计算

　　目前我们常见的交流试验装置分为三种：

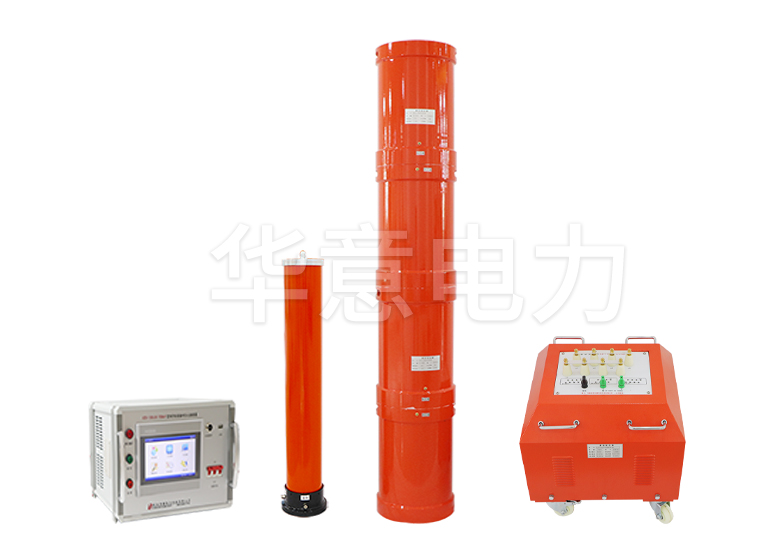

　　工频交流耐压装置,.调感式串联谐振耐压装置,调频式串联谐振耐压试验装置。

　　工频交流耐压装置由于体积庞大笨重，现场已很少使用，只有在10kV电压等级电气设备耐压试验时使用。调感式因为其采用可调的铁芯气隙电抗器，缺点是噪音大、结构复杂、设备笨重所以也被舍弃。IEC517和GB7674认为试验频率在10-300Hz范围内与工频电压试验基本等效，所以目前国内外大多采用了调频式（变频电源）串联谐振耐压装置。

　　f=1/2π√IC

　　在试验时，我们选择自动试验时，设置好试验频率范围、试验电压、电压变化步长、励磁变变比、分压器变比、试验时间等参数即可点击开始试验，自动找频，寻找谐振频率，当设备找到谐振频率时，开始自动升压至目标试验电压，达到目标电压后计时开始，时间到则自动降压停机。

　　当我们采用手动试验时，就要利用上面的公式先初步计算出频率，然后手动升压。

　　例如：某项耐压时，已知我们采用的某公司的电抗器的电感L=120H，测得电容C=2.253uF（或者按照厂家提供的参数估算，大概0.3755uF/km），利用上述公式我们计算出f≈9.68Hz，该试验频率超出了我们的试验设备最低频率输出（10-300Hz），我们需要并联一台电抗器L=60H，这是重新计算后得出f=13.69，满足设备输出范围。

　　试验电流计算：

　　I=2πfcu/1000

　　试验电压52kV，由上式计算得出试验电流I=10.8A。
