手动摇表绝缘电阻测试仪使用步骤

发布时间:2022-09-01 22:04:02 浏览次数:6179

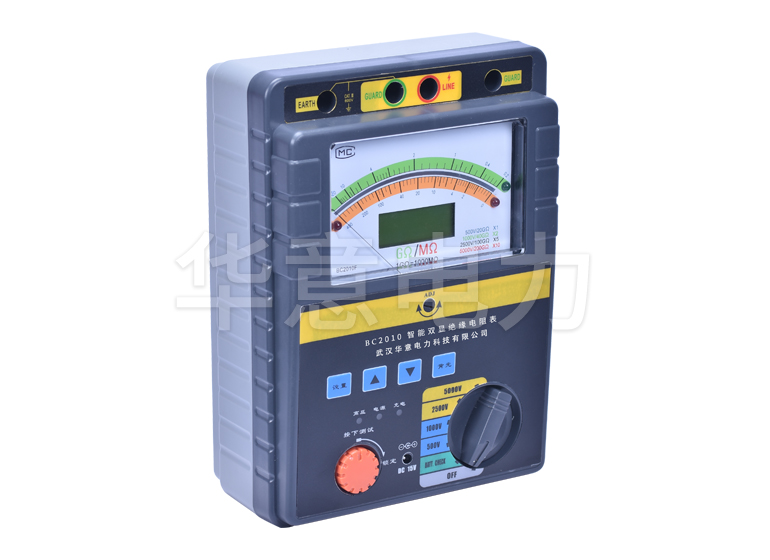

  绝缘电阻测试仪主要用于测量大型变压器、互感器、发电机、高压电机、电力电容器、电力电缆、避雷器等设备的绝缘电阻。


  绝缘电阻测试仪的操作和测试步骤:


  (1)摇表应根据设备的电压等级选择。对于10kV-35kV的变压器,应使用2500伏的振动器。


  (2)测量绝缘电阻前,应切断被测设备的电源,并进行短路放电,放电的目的是保护人员和设备的安全,并进行测量结果准确;


  (3) 摇表的连接应为绝缘良好的两根单独的单线(两种颜色),两根连接线不要扭在一起,也不要使连接线接触大地,以免因接触不良造成错误连接线的绝缘;


  (4)测量前,对振动台进行开路和短路试验,检查振动台是否完好,变压器是否绝缘。如果电阻测试仪打开两条连接线并摇动手柄,指针应指向∞(无穷大)。此时若两条连接线瞬间短路,指针应指向0,表示振动台状态良好。,否则震动台有错误;


  (5)摇动一次绕组对二次绕组和地(外壳)的绝缘电阻的接线方法:用裸铜线将一次绕组的三相端子lU、lV、1W短接,依次连接到兆欧表的“L”端;用裸铜线将二次绕组的N、2U、2V、2W端子与地(地壳)短接,接至兆欧表的“E”端;必要时,为减少表面漏电对测量值的影响,可将裸铜线在原边瓷套的瓷裙上绕几圈,然后接在原边瓷套的“G”端。带有绝缘线的兆欧表;


  (6)二次绕组对的摇动测量一次绕组与地(壳)绝缘电阻的接线方法:用裸铜线将二次绕组的2U、2V、2W、N端子短接. 为了连接到兆欧表的“L”端;用裸铜线将初级绕组的三相引线1U、1V、1W和地(外壳)短接后,连接到兆欧表的“E”端;为减少表面漏电对测量值的影响,可将裸铜线绕在二次侧瓷套瓷裙上几圈,然后用绝缘线连接到兆欧表的“G”端.


  (7)测量时,用一只手按压摇床外壳(防止摇床振动)。当指针指示为0时,立即停止摇晃,以免烧毁手表;


  (8)测量时,将振动台置于水平位置,以每分钟120转左右的速度转动发电机的振动手柄,15s读取一个数字(R15),读取另一个数字(R60) 60s,并记录振动数据。
