如何解决变频串联交流谐振测试系统的过压问题

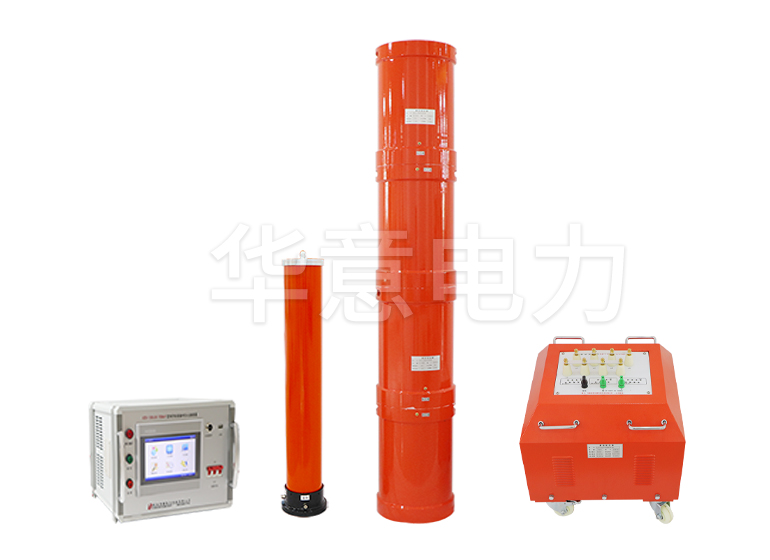

　　频率交流谐振测试系统用于识别电气设备的绝缘强度。对判断电气设备能否投入运行具有决定性意义。也是保证设备绝缘水平、避免绝缘事故的重要手段。由于变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效地发现绝缘缺陷。

　　由于变频串联谐振试验装置所采用的谐振原理，使系统回路中某一频率的电压与回路中的电容、电抗产生谐振。电容器两端的电压达到测试电压。

　　根据以上原理和现场实际测试情况，变频串联谐振过电压一般发生在两种情况，一种是仪器在寻找谐振点和产生谐振电压的过程中；另一种是升压电压达到测试电压时。如果是。

　　在串联谐振中找到谐振点并升压至试验电压的情况下，一般在试验品耐压不合格或现场环境未发生较大变化的情况下，试验不会产生过压保护或其他故障。但由于电网电压不恒定，电源输入电压波动较大，输出的高压也有一定的波动性，可能对电压峰值造成过压保护。如果电源电压有波动，可以调整仪器的过压保护，将过压保护设置为一个比较高的值。我们一般要求过压保护设置为电压保护的1.1-1.2倍。这个时候设置成1.2倍基本没有问题。

　　以上是一个简单的问题，但设置过压保护时，电压波动很难导致过压发生。一般变频串联谐振试验装置的过电压处于仪器的扫频阶段，即寻找谐振点的过程中。用过变频串联谐振试验装置的人都知道，在寻找变频串联谐振试验装置的谐振点的过程中，电压和频率之间具有相同的抛物线线性关系。默认情况下，系统寻找更高的电压，即抛物线的顶点，作为谐振点。

       由于谐振原理理论可以使低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），所以变频串联谐振试验装置扫频所需的电压一般为20 -50V，励磁后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的测试产品的测试电压低于系统谐振为谐振点时的电压，则系统在自动寻找谐振点时可能存在过压保护。此时，整个变频串联谐振试验装置无法承受压力，无法完成试验。

　　这个问题的解决方法也比较麻烦。不是变频串联谐振试验装置不能产生试验电压，而是谐振电压高于试验电压。我们知道系统默认的谐振电压是抛物线的顶点，也就是说，当抛物线上升到顶点或顶点下降的过程中，会有一个点与测试电压点一致。我们只需要测试变频串联谐振的手动测试，通过手动搜频找到与所用电压一致的频点再进行耐压，即可解决寻找谐振点过程中的过压问题。
