干式变压器绕组的直流电阻测量

发布时间:2022-09-19 23:45:10 浏览次数:5427

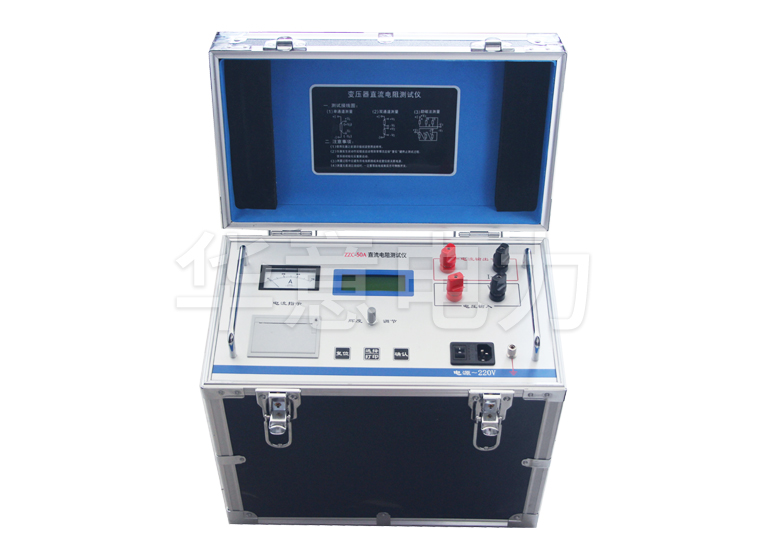

  一、绕组直流电阻测量的目的


  1.1绕组线连接处的焊接或机械连接是否良好,有无焊接或连接不良。


  1.2 管脚与外壳、管脚与分接开关的连接是否良好。


  1.3 引线之间的焊接或机械连接是否良好。


  1.4 导线规格和电阻率是否符合要求。


  1.5 各相绕组的电阻是否平衡?


  1.6 变压器绕组的温升是根据温升试验前绕组的冷阻和温升试验后端口电源的瞬时热阻计算的,所以温升试验需要测阻值。


  二、测量条件


  2.1 应记录被测绕组的温度和绕组端子间的电阻,测量应为直流电。


  2.2 应注意尽量减少测量中自感的影响。


  2.3 测款,变压器在恒温环境下的静止时间不应小于3h。


  2.4 绕组温度应与绕组电阻同时测量。


  三、测量标准


  对于1.6MVA以下的变压器,相间差一般不应大于三相平均值的4%,线间差一般不应大于三相平均值的2%。


  四、测量结果的计算


  4.1 R0=Rm*(235+T1)/(235+T2) 铜235 铝225。


  4.2 线间电阻换算△接Y。


  五、测量时的注意事项


  5.1 用于测量直流电阻的电流应为额定电流的2%-10% ,不超过额定电流的20% ,避免电流引起的误差引起绕组发热温度。


  5.2当直流电路中有电流I时,变压器铁心磁场断开时会产生高压,可能危及人身安全,损坏仪器。因此,需要一个放电电路来使电流从 I 缓慢流过电阻器上的损耗。一个小时后断开线路。


  每次侧边的电阻值都必须换算成相同的温度进行比较,如果比较结果中的直流电阻没有超标,但是每个量的值都有增加,也应该引起足够的重视。如果变压器的中性点没有引出线,当三相线电阻的不平衡值超过2%时,需要将线电阻换算成相电阻才能发现缺陷。


  以上就是华意电力对干式变压器绕组的直流电阻测量的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询我司,我司有专业的技术经理竭诚为您服务
