接地电阻测试仪组成以及原理
发布时间:2022-09-25 19:17:08
浏览次数:5923

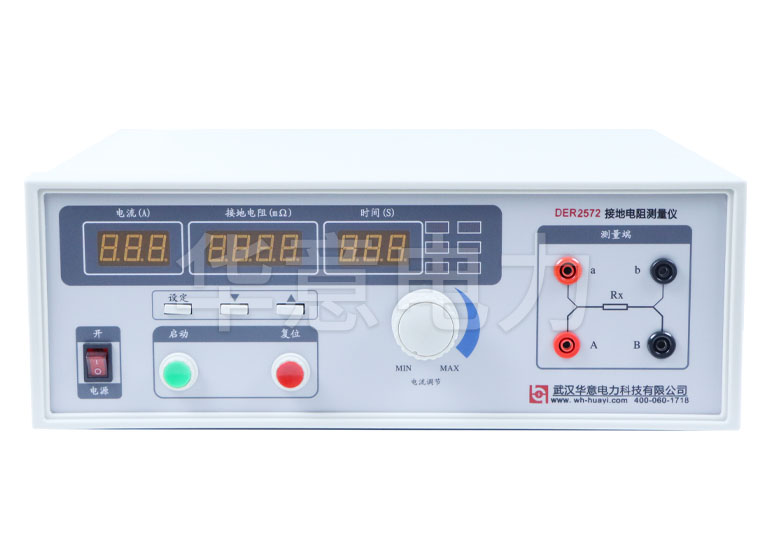

接地电阻测试仪的组成结构:
接地测试仪的结构与兆欧表相似,只是做了一些小改动,增加了额外的功能。它由直流发电机、旋转电流反向器、整流器和用于测量电阻的 PMMC 仪器组成。
电流反向器用于将直流电转换为交流电,以便用交流电进行接地电阻测试。电流反向器的交流电源提供给被测接地电极。这里使用交流电源测量接地电阻,消除了由于土壤中产生的反电动势而产生的不良影响。
使用整流器是因为测试仪配备了动圈式仪器来测量电阻。因此仪表的压力和电流线圈需要直流电源。整流器将来自电极的交流电转换为直流电并提供给电流线圈。
压力或电位线圈连接在发电机两端,并测量施加的电压。电流线圈与直流发电机串联,它测量通过电极的电流。电流反向器和整流器都通过安装在发电机轴上的两个换向器连接。每个换向器配备两对固定电刷,用于将动力从旋转轴传递到静止部件。
接地测试仪的工作:
接地测试仪具有四个端子C 1、C 2、P 1和P 2。端子 C 1和 C 2是电流端子,而端子 P 1和 P 2称为电位端子。被测电极即接地电极E通过缩短它们连接到端子C 1和P 1 。两个辅助电极P(电位电极)和C(电流电极)分别连接到端子P 2和C 2。
PMMC 仪器的电位线圈和电流线圈是这样连接的,电极 E 和 P 之间的电压降施加在电位线圈上,流过电流线圈的电流取决于接地电阻。
当发电机以额定转速运转时,动圈式仪表指针偏转,接地测试仪指示接地电阻。指针的偏转由电位线圈两端的电压与电流线圈的电流之比给出。
电极定位:
在测量接地电阻时,电极的定位起着虚拟的作用。电极位置不正确会降低准确度并使测量结果无效。为了获得最高的准确度,接地电极 E 和电流电极 C 的放置距离使两个电极在地中的电阻区域不应相互重叠。
电极的电位梯度存在于大地中的区域称为该电极的电阻区域。为了确保电极 C 的电阻区域位于电极 E 的电阻区域之外。电位电极 P 可以向左或向右移动,并在每个位置测量电阻。
如果不同位置的电极 P 的电阻值有显着差异。必须增加接地电极 E 和电流电极 C 之间的距离。直到测量值与电极 P 在 E 和 C 之间的不同位置保持紧密恒定。完成 E 和 C 的重新定位。
