串联谐振的特点和应用范围

　　1.串联谐振特性

　　电路是纯电阻电路，终端电压与总电流同相。此时，阻抗最小，电流最大。电感和电容上可能会产生比电源电压大很多倍的高压。因此，串联谐振也称为电压谐振。在电力工程中，串联谐振会导致过电压和大电流，从而损坏电气设备。所以，应避免串联谐振。

　　在电感线圈与电容器并联的电路中，并联电路的终端电压与电路总电流同相的现象称为并联谐振。并联谐振电路的总阻抗最大，因此电路的总电流最小。然而，对于每个分支，其电流可能远大于总电流。因此，电流谐振也称为电流谐振。并联谐振不会产生危及设备安全的谐振过电压，但每个支路都会产生过电流。

　　2.串联谐振的应用范围

　　（1） LC串联谐振电路谐振工作原理分析中阻抗特性的理解方法需要分为三个频率点和频带，即谐振时输入信号频率高于谐振频率，输入信号频率低于谐振频率。

　　当输入信号频率等于谐振频率时，电路谐振。LC串联谐振电路的阻抗处于最小状态，可以等效为纯电阻。此时，流过整个谐振电路的信号电流最大。这是电路分析中最重要的一点。

　　（2） 当输入信号频率高于或低于谐振频率时，LC串联电路处于失谐状态，电路阻抗大于谐振状态。

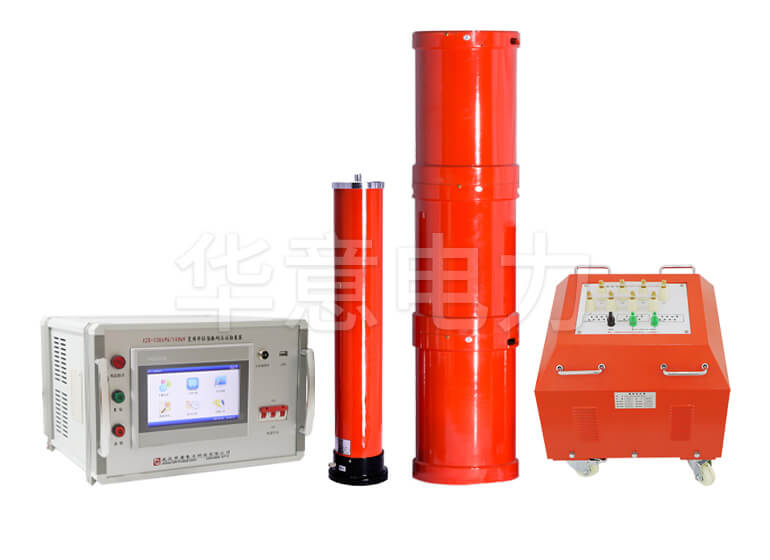

　　3.串联谐振试验系统的调谐

　　通过调整电抗器铁芯的气隙，电抗器的电感从铁芯完全闭合时的最大值持续变化到铁芯完全打开时的最小值（通常电抗器可以在铁芯气隙的4%到90%范围内调谐）。当电抗器电抗等于回路电抗时，系统达到共振。

　　此时ωL=1/ωC

　　式中：l为电抗器电感；C为负载电容；ω是角频率（ω=2πF，F是输入功率频率）。
