多倍频感应耐压介绍

发布时间:2022-10-23 16:56:04 浏览次数:3581

  在电力系统中,感应耐压是考核变压器、电抗器和电压互感器等电气设备绝缘强度的一项重要功能测试,在DL/T474.4-2006《现场绝缘试验实施导则》中明确规定互感器、变压器除了做主绝缘之外,还应该对互感器、变压器的匝间、层间、断间等纵绝缘的绝缘性能试验,可以有效检查绕组线圈的完好性!


  感应耐压试验方法

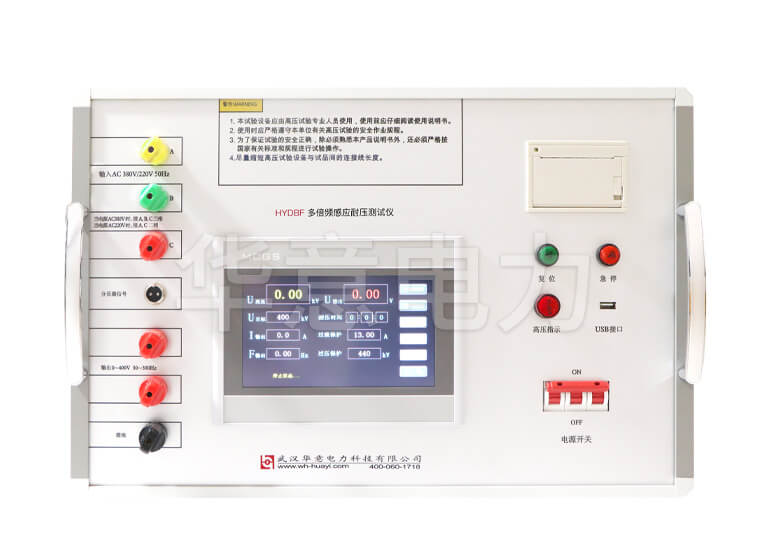

  感应耐压不同于工频耐压,工频耐压是在一次侧施加工频高压,而感应耐压是在变压器或者互感器的低压侧施加比额定电压高一定倍数的倍频电压,依靠变压器自身的电磁感应在高压绕组上得到所需的试验电压来检验变压器的纵绝缘性能,特别是对中性点分级绝缘的变压器,由于不能采用外施高压进行工频交流耐压试验,其主绝缘和纵绝缘均由感应耐压试验来考核,感应耐压的测量应使用符合国家标准的电子式多倍频发生器或者是简易版的三倍频电源发生器进行测量。


  感应耐压与工频耐压的区别


  工频交流耐压试验只检查了绕组主绝缘的电气强度,即高压、中压、低压绕组间和对油箱、铁芯、外壳等接地部分的绝缘,而感应耐压是检查匝间、层间、断间等纵绝缘的绝缘性能试验,它们之间是相互补充,但不可相互代替的功能。


  感应耐压有以下作用


  (1)考核全绝缘变压器,半绝缘互感器、全绝缘互感器的纵绝缘;


  (2)考核分级绝缘变压器的部分主绝缘和纵绝缘。


  以上就是华意电力对感应耐压的介绍,如果您还有其他想要了解的,欢迎在线或来电咨询,我司有专业的技术经理竭诚为您服务。
