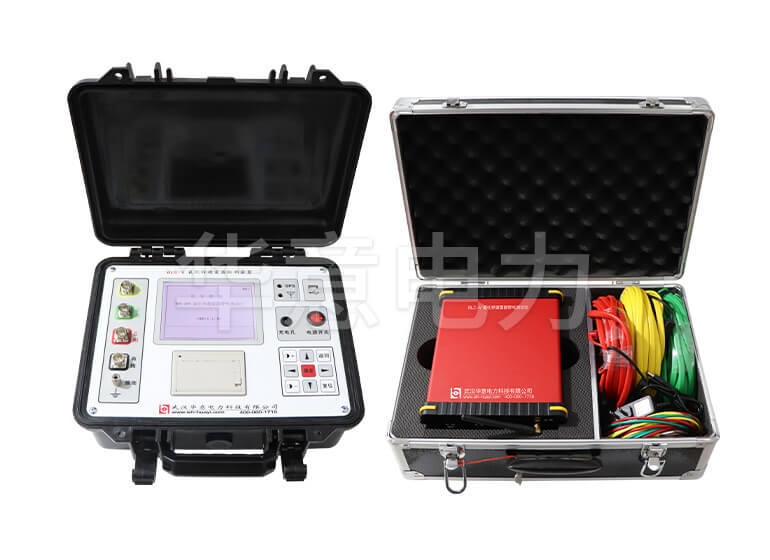

氧化锌避雷器测试仪测试原理

　　1.PT二次测量原理

　　输入电流和电压经过数字滤波后，基波被提取出来，然后电阻电流基波的峰值，Ir1p=Ix1p。cosφ，采用投影法计算。由于基本值稳定，Ir1p通常用于测量避雷器的性能。

　　在电压基波U1（E1）方向上，总电流基波峰值Ix1p预计为Ir1p，在垂直方向上预计为Ic1p。φ是电流和电压的基本相位角，包括选定的补偿角。因此，φ和Ir1p都可以用来直观地测量MOA的性能。

　　2.相间干扰问题

　　在现场测量中，在串联避雷器中，中间B相通过杂散电容影响A和C的泄漏电流，因此A相φ减小，电阻电流增大，C相φ增大，电阻电流减小甚至为负值，这种现象称为相间干扰。

　　一种方法是补偿相间干扰：假设在没有干扰的情况下，Ia和Ic之间的相位差为120°，假设B相对于a和C具有相同的干扰；

　　以B相为电压，C相为电流，测量φ1=φcb；然后取A相电流，测量φ1=φab；则C相电流与A相电流的相位差φC=φcb-φab；

　　选择校正角φ=（φca-120°）/2，将该值放入仪器主菜单；

　　如果选择相序，仪器会根据选择的相序自动补偿角度（A相加φ，B相不需要补偿，O，C相减φ）。

　　相间干扰也不需要补偿（即补偿角为0），可以从阻性电流的趋势判断避雷器的性能。

　　如果允许，您只能接通正在测量的相位以获得绝对数据。实验室测量不需要考虑相间干扰。

　　3.避雷器性能判断

　　避雷器的性能可以从电阻电流基波Ir1p的峰值来判断，但从电流电压角Φ来判断更有效，因为90°-Φ相当于介质损耗角。如果规定的电阻电流小于总电流的25%，则相应的φ为75°。

　　在实际测量中应考虑该误差的影响。尽管存在这种相间干扰误差，仍然可以判断MOA的性能。如果只使用Ir1p判断，则在90°左右会有几处变化，因此直接观察角度是不合理的。

　　4.在线电流法测量原理

　　我们知道，在正弦电压激励下，氧化锌避雷器的泄漏电流由容性电流和阻性电流组成。在全电流波形中，第一波的峰值应与基波的峰值基本相同，其峰值力矩随着避雷器等效电阻值的减小而向右移动。第二波的峰值出现在电压峰值出现的时刻，此时电容电流基本为零。我们只需要尝试测量第一个波的峰值，即基波电流的峰值（当电阻电流不是很大时，即全电流的峰值），尝试测量第二个峰值的峰值，也就是说，可以实现电阻电流峰值的测量。测量第一个峰值和第二个峰值之间的时间差得到φ值。
