真空开关断路器灭弧室真空度的检测方法

　　真空断路器灭弧室的真空度是保证真空开关绝缘性能和灭弧性能的重要技术指标。真空开关的真空度测试已成为真空开关定期检查和预防性试验的重要内容之一。

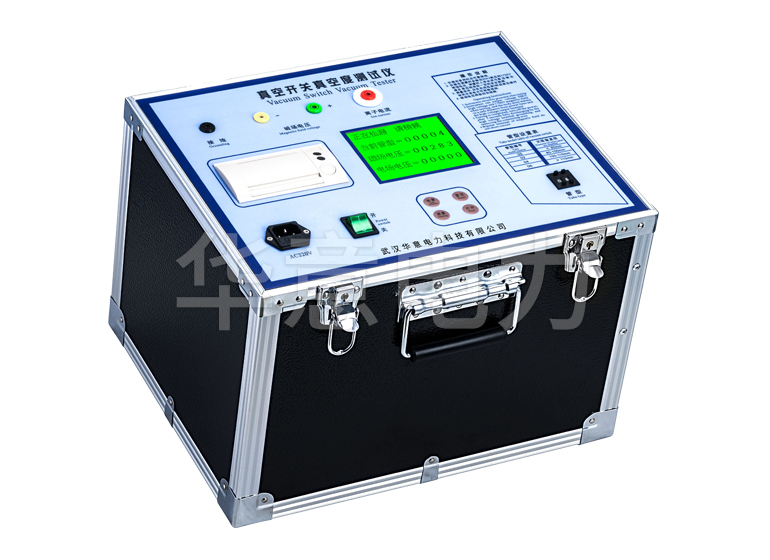

　　本文介绍了几种现场检测真空度的方法。通过对真空断路器灭弧室真空度降低的原因分析，阐述了真空度测试仪的测试原理，提出了使用真空度测试仪测试真空开关的方法，真空测试的一些问题和注意事项。

　　因为真空开关具有分断能力大、灭弧性能好、机械电气寿命长、维修工作量小、维修周期长等优点。1999年至2001年，在真空开关的缺陷和事故中，减少真空度更加突出，后果也更加严重。

　　开关断口之间的绝缘耐压不合格，几乎导致开关爆炸。与前几年真空开关的缺陷相比，缺陷主要集中在机构上。目前，开关的缺陷主要集中在灭弧室的真空度上。

　　因此，加强对真空灭弧室真空度的现场检测非常重要，真空开关的核心部件。现场检查真空度的常用方法有三种：观察法、交流耐压法、电磁法。

　　a、观察

　　主要是供操作人员对运行中的真空断路器进行简单的判断，通过观察涂在真空玻璃泡内表面的吸气膜的颜色变化来判断真空度的变化。真空度好时，吸气膜非常像镜子；如果真空度降低，吸气膜会变成乳白色。这种判断方法只有在真空度下降到很低的时候才能找到，不能用于陶瓷外壳的真空灭弧室。

　　b、交流耐压法

　　真空灭弧室真空度采用工频耐压法检测。将真空开关置于断开状态，在真空灭弧室动、静触头之间施加交流电压。工频耐压试验规范为：在额定开启距离处，两端加额定工频耐压的70%。，稳定1min，然后在1min内升至额定工频耐受电压，保持1min仪表指针无突变和跳闸现象为合格。管内允许有零星火花等轻微发光现象。

　　C、电磁法

　　用电磁法测试真空断路器的灭弧室。测试方法是：在灭弧室的分离触点之间施加磁场，然后施加最大持续时间为 100 ms 的脉冲电压，该脉冲电压可由流过的电流控制。的大小，估计真空灭弧室中的气体压力。从目前的现场试验情况来看，这种方法得到的数据是最准确和有效的。能准确计算出真空开关的真空度值，测试可靠性高。

　　除上述三种主要方法外，还有火花计法，仅适用于玻璃管真空灭弧室。火花计检漏仪在灭弧室表面移动真空管内光的颜色来判断真空灭弧室是否合格。浅青色表示真空度良好，红色和蓝色表示灭弧室真空度极低，不亮表示漏气严重。
