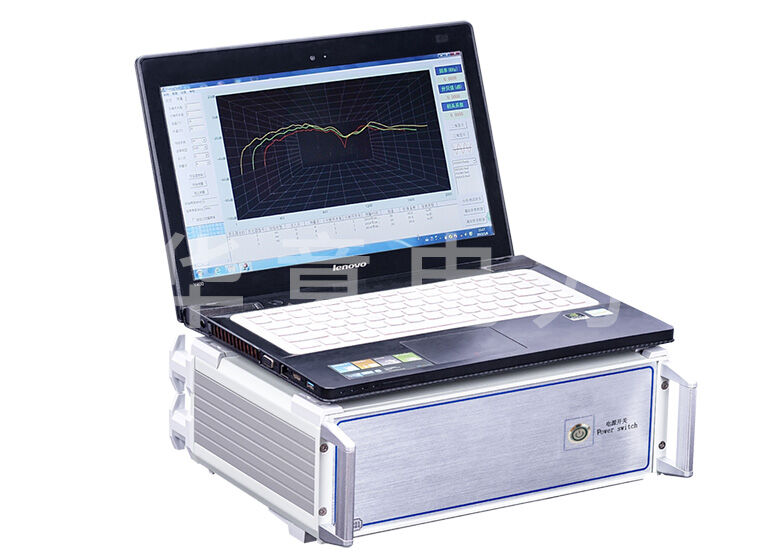

变压器绕组变形——局部变形

　　变压器绕组变形中局部变形是指线圈的总高度没有变化，或者线圈的等效直径和厚度没有大面积变化；只是部分卷材的粒度分布均匀性发生了变化，或部分卷饼的当量直径变化不大。总电感量基本不变，因此故障相和正常相的频谱曲线会在低频段的每个谐振峰点处重叠。随着部分变形区域的大小，相应的后续共振峰将发生位移。

　　局部压缩和拉出变形：这种变形一般认为是由电磁力引起的。由于同向电流产生的斥力，当线圈的两端受压时，这种斥力会挤出个别焊盘，造成零件被挤压，零件被拉开。

　　这种变形一般在两端压钉不动的情况下不影响引线：这种变形一般只改变饼间的距离（轴向），反映的电容（饼间）在等效电路中的并联电感电容）变化。在不拉出引线的情况下，频谱的高频部分变化很小。整个线圈没有被压缩，只有部分蛋糕之间的距离被拉开，而蛋糕之间的部分距离被压缩。

　　从频谱图中可以看出，部分谐振峰向高频方向移动，峰值减小；而一些共振峰向低频方向移动，并伴随着峰值的增加。通过比较共振峰明显偏移的位置（峰数）和共振峰的偏移量，可以估计和分析变形区域和变形程度。当局部压缩和拉出变形影响引线时，频谱图的高频部分会发生变化。当局部压缩和拉拔变形程度较大时，

　　匝间短路：如果线圈发生金属匝间短路，线圈的整体电感会显着降低，线圈对信号的阻碍也会大大降低。对应频谱图，低频段的谐振峰会明显向高频方向移动，同时由于障碍物的减少，频率响应曲线会向衰减减小的方向移动。

　　低频段，即曲线向上移动2ddB以上；此外，由于Q值的降低，光谱曲线上的共振峰与谷之间的差异也会减小。中、高频段的光谱曲线与普通线圈的光谱曲线一致。

　　线圈断股：当线圈断股时，线圈的整体电感会略有增加。对应频谱图，低频段的谐振峰会稍微向低频方向移动，幅度上的衰减基本保持不变；中频和高频段的频谱曲线与正常线圈的频谱图重合。

　　金属异物：在正常线圈中，如果饼间有金属异物，虽然对低频总电感影响不大，但饼间电容会增大。频谱曲线低频部分的共振峰会向低频方向移动，曲线中高频部分的幅度会增大。

　　引线位移：引线位移时不影响电感，所以频谱曲线的低频段应完全重叠，只有2ookHz~5ookHz部分的曲线发生变化，主要是衰减幅度方面。当引线向外壳移动时，频谱曲线的高频部分向衰减增大的方向移动，曲线向下移动；当引线靠近线圈时，频谱曲线的高频部分向衰减减小的方向移动，曲线向上移动。

　　轴向扣：轴向扭曲是在电力的作用下，将线圈向两端推出。当它被两端挤压时，它被迫从中间变形。

　　如果原变压器的装配间隙较大或支架被迫移位，则线圈在轴向上扭成S形；这种变形只改变了蛋糕之间的部分电容和部分对地电容，因为两端没有变化。屏间电容和对地电容会减小，所以频谱曲线上谐振峰会向高频移动，低频附近的谐振峰会略有下降，中频附近的谐振峰频率会上升略，3ookHz~5ookHz 的频率会略有增加。

　　线圈的幅值（直径）变形：在电动力的作用下，内部线圈一般向内收缩。由于内撑条的限制，线圈在振幅方向上可能会发生变形，其边缘会呈锯齿状。这种变形会使电感略有减小，对地电容也略有变化，因此整个频率范围内的谐振峰向高频方向略有移动。外线圈的幅度变形主要是向外扩张，变形线圈的总电感会增加，但内外线圈之间的距离会增加，线饼对地的电容会减小。

　　以上就是华意电力对变压器绕组变形——局部变形的介绍，如果您还有其他想要了解的，欢迎在线或来电咨询，我司有专业的技术经理竭诚为您服务。
