如何解决工频交流谐振试验系统的过压问题?

发布时间:2022-11-20 18:18:24 浏览次数:4131

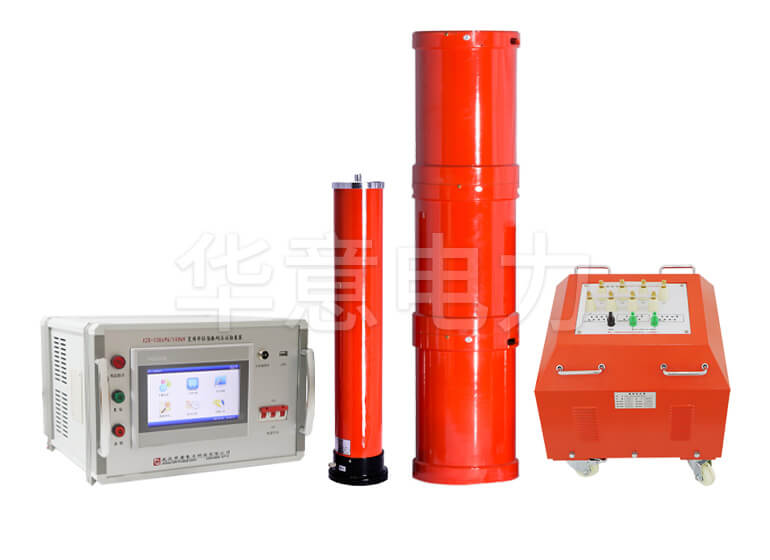

  工频交流谐振测试系统用于鉴定电气设备的绝缘强度。对判断电气设备能否投入运行具有决定性意义。也是保证设备绝缘水平,避免绝缘事故发生的重要手段。由于变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况,能真实有效地发现绝缘缺陷。


  由于变频串联谐振试验装置采用谐振原理,系统回路中某一频率的电压与回路中的电容、电抗产生谐振。电容器两端的电压达到测试电压。


  根据以上原理和现场实际试验情况,变频串联谐振过电压一般发生在两种情况,一种是仪器在搜索谐振点和产生谐振电压的过程中;另一种是升压电压达到测试电压时。如果是。


  在串联谐振中找到谐振点升压至试验电压的情况下,一般在试验品耐压不合格或现场环境未发生较大变化的情况下,试验不会产生过电压保护或其他故障。但由于电网电压不恒定,电源输入电压波动,高压输出也有一定的波动,可能引起电压尖峰过压保护。


  如果电源电压有波动,可以调整仪器的过压保护,把过压保护设置得比较高。我们一般要求过压保护设置为电压保护的1.1-1.2倍。这时候设置成1.2倍基本没问题。


  以上是一个简单的问题,但设置了过压保护后,电压波动就很难引起过压。


  一般变频串联谐振试验装置的过电压发生在仪器的扫频阶段,即寻找谐振点的过程中。用过变频串联谐振试验装置的人都知道,变频串联谐振试验装置在寻找谐振点的过程中,电压与频率呈抛物线一样的线性关系。默认情况下,系统会找到较高的电压,即抛物线的顶点作为谐振点。


  由于谐振原理理论可以将低压电压谐振到80倍(由于品质因数等关系一般不超过30倍),变频串联谐振试验装置扫频所需电压一般为20 -50V,励磁后的电压一般为几百伏。


  通过以上原理我们发现,如果我们需要的测试产品的测试电压低于系统谐振为谐振点时的电压,则系统在自动搜索谐振点时可能会出现过压保护。此时整个变频串联谐振试验装置无法承受压力,无法完成试验。


  这个问题的解决也是比较麻烦的。变频串联谐振试验装置并不是不能产生试验电压,而是谐振电压高于试验电压。我们知道,系统默认的谐振电压是抛物线的顶点,也就是说,当抛物线上升到顶点或顶点下降的过程中,都会有一个点与测试电压点一致。我们只需要测试变频串联谐振的手动测试,使用手动搜索频率找到与使用电压一致的频率点,然后耐压解决寻找谐振点过程中的过压问题。
