进行局部放电测试时应遵循的测试程序
发布时间:2022-11-20 19:45:52
浏览次数:3881

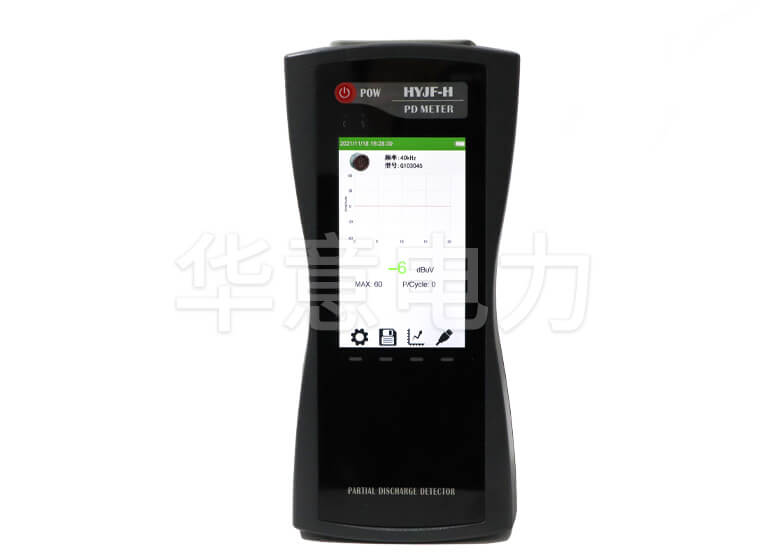

在交流试验电压时,常用的局部放电测量程序如下:
(1)样品前处理
试验前,样品应按有关规定进行预处理:
1、保持被测产品表面清洁干燥,防止绝缘表面受潮或污染造成局部方块。
2、如无特殊要求,试验时试样应处于环境温度。
3、试验品经过前次的机械、热或电作用后,应在试验前静置一段时间,以减少上述因素对试验结果的影响。
(2)检查测试电路本身的局部放电水平
先不要连接被测产品,只对测试电路施加电压。如果在略高于被试品的试验电压下不发生局部放电,则试验电路合格;如果局部放电干扰水平超过或接近试验产品最大允许放电容量值的50%,则必须查明干扰源并采取措施降低干扰水平。
(3)测试回路的标定
试验回路中的仪表在加压前应进行例行校准,以确定试验产品接入时试验回路的比例系数。该系数受电路特性和测试产品电容的影响。
在标定好的电路灵敏度下,观察不接高压电源时或接高压电源后是否有较大的干扰,如有则设法排除。
(4)局部放电起始电压和熄灭电压的测定
拆下校准装置,其他接线不变。当试验电压波形符合要求时,从远低于预期局部放电起始电压的电压开始加压,以规定的速度升压,直至放电容量达到规定值。此时的电压为局部放电起始电压。然后将电压升高10%,再降低电压,直到放电容量等于上述规定值,相应的电压即为局部放电的熄灭。测量时,施加的电压不允许超过被测物的额定耐压。此外,反复施加接近它的电压可能会损坏测试对象。
(5)测量规定试验电压下的局部放电
由上可见,表征局部放电的参数都是在特定电压下测得的,这个电压可能远高于局部放电起始电压。有时规定在几个试验电压下测量放电容量,有时规定在某一试验电压下保持一定时间,进行多次测量,以观察局部放电的发展趋势。在测量放电量的同时,还可以测量放电次数、平均放电电流等局部放电参数。
1. 无预加电压测量
试验时,将试样上的电压从较低值逐渐升高到规定值,并保持一定时间后测量局部放电,然后降低电压并切断电源。有时会在电压上升、下降期间或在指定电压下的整个测试期间测量局部放电。
2. 预加电压测量
试验时,电压由较低值逐渐升高,超过规定的局部放电试验电压后,升至预加电压,维持一定时间,再下降至试验电压值,保持指定的时间段,然后在给定的时间间隔测量局部放电。在整个电压施加期间,应注意局部放电量的变化。
