直流耐压或泄漏试验时试验变压器的接线方法
发布时间:2022-12-21 19:46:33
浏览次数:1952

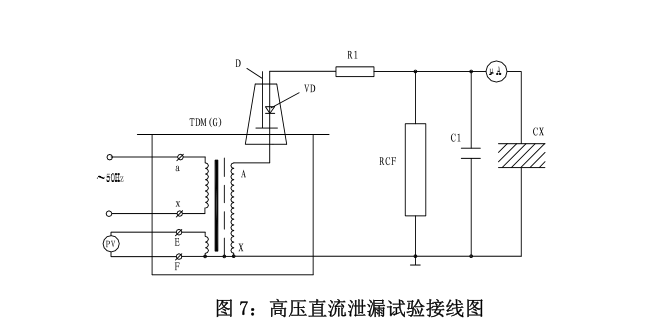

试验变压器在做被试品的直流耐压或泄漏试验时接线原图如图7。
注:此试验应先抽出短路杆“D”,图7中所示。
![](/ueditor/php/upload/image/20221221/1671623406320889.png)
图中:VD-高硅堆R1-限流电阻 C1-高压滤波电容
RCF- 阻容分压器 CX-被试品 uA-带保护微安带
泄露试验中限流电阻R1选择在额定输出电压时,输出端短路电流不超过高压硅堆的最大整流电流。如电压硅堆的最大整流电流为100mA时用于60KV的试验装置,限流电阻按R=60/0.1=600KΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤流电容C1一般选择在 0.01- 0.1uF,当被试品的电容量很大时,C1可省略不用。
泄漏试验的操作及注意事项:
1)试验前应先检查被试品是否停电,接地放电,一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。
2) 接好试验装置的接线后,应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员工安全距离,被试品的外壳是否可靠接地,要按安全规程中所规定的内容进行试验。
3) 对于大电容量设备应缓慢升压,防止被试品的充电电流烧坏微安表。必要时应分级加压,分别读取各级电压下微安表的稳定读数。
4 试验过程,应密切监视被试品、试验装置、微安表,一旦发生击穿、闪烁等异常现象应立即降压,切断电源,并查明原因,详细记录。
5)试验完毕,降压,切断电源后应将被试品及试验装置本身充分放电。
