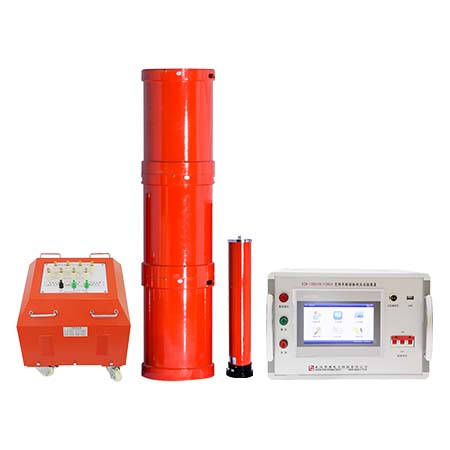

串联谐振耐压试验装置不同被试品试验操作注意

串联谐振耐压试验装置电力电缆试验操作：

励磁变压器接线注意事项:

1、用于10KV电缆的耐压装置，励磁变压器一般接低端；

2、用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端35KV电缆耐压励磁变压器接较高端；

3、用于10KV、35KV和110KV电缆的耐压装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端。

电抗器及电容器分压器接线注意事项：

对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

串联谐振耐压试验装置电机耐压试验操作:

励磁变压器接线注意事项:

1、用于电机的耐压装置，励磁变压器一般接低端；

2、用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；

3、通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

GIS、开关及变压器试验操作：

励磁变压器接线注意事项:

1、用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；

2、用于开关、GIS的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；

3、通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

串联谐振耐压试验装置电抗器接线注意事项：

1、用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

2、用千开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
