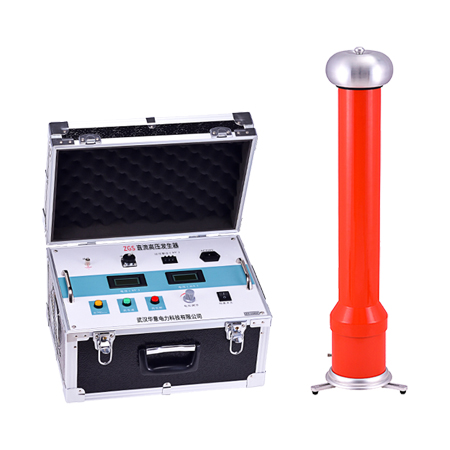

直流高压发生器术语定义及保护功能设置

1、额定输出电压

在规定的工作条件下，直流高压发生器高压输出端经限流电阻接到被试品，当被试品上通过额定输出电流，且直流高压脉动符合要求时的最人直流电压称为额定输出电压。

2、额定输出电流

在规定的工作条件下和规定的连续运行时间内，直流高压发生器在输出电乐及其脉动均符合要求的条件下，能够输出的最大电流称为额定输出电流。

3、额定输出功率

额定输出电压与额定输出电流同时出现时，此两额定值的乘积称为额定输出功率。

4、直流高压脉动

脉动是指对直流高压算术平均值的周期性脉动。脉动幅值是指最大值和最小值之差的一半。脉动因数则是脉动幅值与算术平均值的比值。

5、直流高压随机波动

直流高压随机波动是直流高压输出端随交流电网电源电压的影响而波动。随机波动幅值是指直流高压算术平均值的随机变化。

6、直流高压电压漂移

直流高压电压漂移是指电源电压不变，直流高压发生器在阻性负载的条件下，直流高压调节器放在额定电压位置时，一定时间内直流高压的漂移值。

保护功能设置方法：

直流高压发生器设置了过压保护，过流保护及内部功率保护，其中过压保护，过流保护可由外部人为设定，而功率在仪器出厂时已确定，不能由外部确定。

(1) 过压保护

在试验时，如果不需要设定时，可将电压整定旋钮顺时针旋到最大，这时过压保护在超过额定输出电压动作，过压保护指示灯亮。 如果需要设定过压保护值时，在试验前，可先不接被试品，将电压整定旋钮顺时针旋到最大，然后按前述操作过程升压至所需电压值，再将电压整定旋钮逆时针旋到过压保护值时且过压保护指示灯《黄色)亮，此时过压保护值即设定。然后关掉电源开关，用接地棒将高压接地放电，接上试品即可试验此时试验电压超过设定值时将自动切断高压，过压保护动作。

(2) 过流保护

在试验时，如果不需要设定时，可将电流整定旋钮顺时针旋到最大，这时过流保护在超过额定输出电流动作，过流保护指示灯(黄色)亮。如果需要设定过流保护值时，在试验前，可先接上被试品，将电流整定旋钮顺时针旋到最大，然后按前述操作过程升压至所需电流值，再将电流整定旋钮逆时针旋到过流保护值时且过流保护指示灯(黄色) 亮，此时过流保护值即设定。然后关掉电源开关，用接地棒将高压接地放电，接上试品即可试验，此时试验电流超过设定值时将自动切断高压，过流保护动作。
