绝缘靴手套耐压试验装置设备的工作原理以及如何配套使用

在我们电力系统中，我们电力工作人员经常都是处于电力放射的环境中，因而需要时常配备绝缘靴手套这类绝缘防护设备，那么如何确保这些防护设备的绝缘性能完好呢？通常我们会用到绝缘靴手套耐压试验装置来完成对这类绝缘防护设备的绝缘耐压安全性能检测，那么该装置是如何工作，且我们又该如何正确使用呢？以下就给大家简单概述一下，希望能够给大家一定认识帮助。

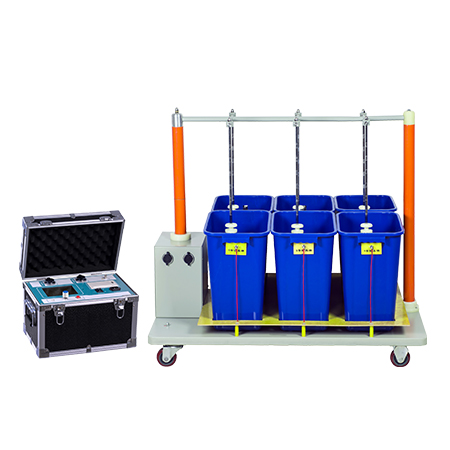

该试验装置是由2部分组成：

1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；

2.绝缘靴（手套）操作箱，其工作原理其实是比较好理解的，我们通过接入 0~220V 电源，根据电磁感应原理，使变压器产生0~30KV 工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数，然后可以判断其耐压绝缘性能。

关于该绝缘靴手套耐压试验设备如何正确使用，给大家稍微详细介绍一下。

 配套使用方法介绍：

1.使用前先将水电阻内注水（出厂时水电阻是空的，注水时不要注得太满，淹没电极即可），注满水的水电阻安装在移动托架上,再将电极杆支撑两端插入绝缘撑杆和水电阻内。

2. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有 90mm 的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。

3.绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。

4.检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的两根电缆把操作箱同试验台相连接。
5.在试验过程中，如果泄漏电流大于规定值、或试验品被击穿，操作箱保护动作，自动切断电源，自动回零，泄漏电流超标或被击穿的绝缘靴（手套）对应的指示值闪烁，并有报警声，取下泄漏电流超标或被击穿的绝缘靴（手套），然后再重复上述操作方法。在试验过程中如果由于市电波动造成试验电压或高或低，可以按“确认”键升高电压，也可以按“选择”键降低电压。
