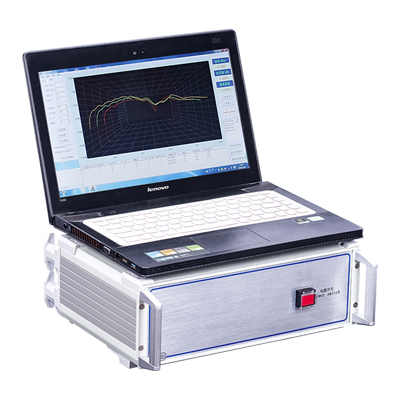

变压器绕组变形测试仪由哪些器件组成的
发布时间:2023-08-02 14:14:20
浏览次数:1470
变压器绕组变形测试仪主要由以下几个器件组成:
1、变形传感器:用于测量变压器绕组的变形情况。常见的变形传感器有应变片传感器、挠度传感器等,通过将其固定在绕组表面或内部,可以实时监测绕组的变形量。
2、数据采集系统:用于采集变形传感器输出的信号,并将其转化为数字信号进行处理和存储。数据采集系统通常包括模拟信号采集模块、A/D转换器、信号处理单元等。
3、控制系统:用于控制测试仪的工作状态和参数设置。控制系统可以根据需要进行配置,包括控制面板、触摸屏、键盘等输入设备,以及微处理器、控制器等控制单元。
4、显示与记录系统:用于显示和记录测试结果。该系统通常包括液晶显示屏、数据存储装置等,可以实时显示变形值和相关参数,并将数据保存供后续分析和评估使用。
5、供电系统:为测试仪提供所需的电源。供电系统包括稳定的交流电源和直流供电系统,以保证测试仪能够正常工作。
6、连接和支撑结构:用于连接各个器件并支撑整个测试仪。连接结构包括导线、接头、插座等,支撑结构包括底座、支架等。
总之,变压器绕组变形测试仪主要由变形传感器、数据采集系统、控制系统、显示与记录系统、供电系统以及连接和支撑结构等多个器件组成,通过这些器件的合作工作,实现对变压器绕组变形情况的测试和监测。
