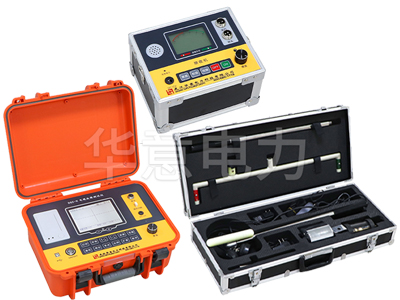

地埋电缆故障测试仪的操作步骤

发布时间:2023-11-01 14:13:41 浏览次数:1364

地埋电缆故障测试仪的操作步骤主要可以分为以下三个部分:


电缆故障性质判断:电缆故障主要分为主绝缘故障和超高压外护套故障。主绝缘故障主要有低阻接地故障、开路故障、泄漏性高阻故障以及闪络性高阻故障。首先,可以通过接地绝缘表或者万用表,以及采用做试验的方式判断出故障性质,再采用电缆故障测距仪测距离。如果是低阻接地或者开路故障,就直接用电缆故障测距仪的低压脉冲法来测量距离;如果是闪络性高阻故障将采用直闪法进行测试故障距离,如果故障性质为泄漏性高阻一般采用高压冲击放电的方法来测距离。

查找路径:在查找路径时,要给电缆加一交流信号(路径信号发生器),利用电磁感应原理,再用接收机接收这个信号,沿着有信号的路径走一遍,就确定了电缆的路径。

确定故障位置:根据第一步和第二步的结果,确定故障的位置。这一步通常使用电缆故障测距仪来完成。

需要注意的是,在操作前应先了解故障产生的原因及电缆的基本情况,如电缆是否新、是否长时间运行、电缆长度、中间是否有接头、以前是否发生过故障等。此外,还需要根据不同的故障类型(如低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障)选择合适的测试方法。
