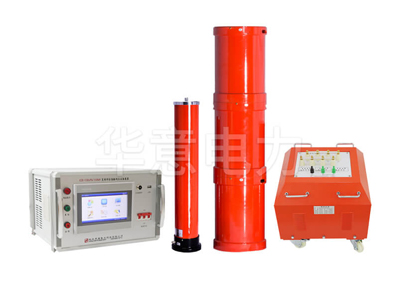

串联谐振试验装置的技术优势有哪些

发布时间:2023-11-23 14:25:03 浏览次数:1182

串联谐振试验装置具有多种技术优势,使其在电力系统应用中更为出色:


系统稳定性和可靠性:由于系统的变频电源功率变换核心部件采用了进口功率元件,能够确保电压和频率输出的稳定。

降低电源容量需求:串联谐振电源利用谐振电抗器和被试品电容谐振产生高电压和大电流。在整个系统中,电源只需要提供有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。

减少设备体积和重量:串联谐振电源不仅省去了大功率调压装置和普通的大功率工频试验变压器,而且谐振激磁电源只需试验容量的1/Q,使得系统的重量和体积大大减少,一般为普通试验装置的1/5-1/10。

改善输出电压波形:谐振电源是谐振式滤波电路,能有效地改善输出电压的波形畸变,获得接近正弦波形的良好输出,有效防止谐波峰值对试品的误击穿。

防止大的短路电流烧伤故障点:当试验对象发生击穿或电路失谐时,电抗器会迅速限制短路电流,确保电路电流只有正常工作电流的1/q,从而不会增加对测试对象的损伤程度。

具备过电压、过电流、零启动和系统失谐保护功能:可以根据用户的需求调整过电压和过电流的保护值,并记录测试产品的闪络保护作用,为实验分析提供有价值的数据。

出色的过滤性能:电路处于工频谐振状态时,对工频基波电流的电抗较小,而对其他谐波电流的电抗较大,这使得其具备优异的过滤性能。
