超低频高压发生器如何使用

发布时间:2024-02-04 15:29:33 浏览次数:708

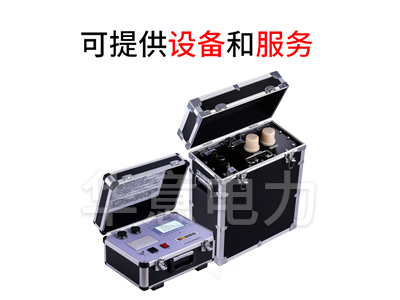

超低频高压发生器是一种用于进行绝缘耐压试验的设备,它通过接合现代数字变频技术,实现微机控制下的升压、降压、测量和保护的全自动化。以下是使用超低频高压发生器的基本步骤:


准备工作:

确保与试品相连的所有电器设备已脱离试品电缆,以避免影响测试结果。

使用兆欧表对试品电缆各相进行绝缘电阻试验,并记录试验值。

确定试验电压峰值:

计算试验电压峰值,公式为Umax=3Uo,其中Uo是电缆导体对地或金属屏蔽之间的额定工作电压。

检查试品电容量:

确保试品的电容量不超过仪器的额定容量。如果电容量过小,会影响输出波形,若小于0.05μF,仪器将不能正常输出。在这种情况下,可以并联0.1μF的电容辅助输出。

进行耐压试验:

超低频高压发生器主要用于对大型发电机、电缆等试品进行工频耐压试验,以检验其绝缘性能。

在测试过程中,仪器会自动完成升压、降压和测量工作,同时具备过压保护功能,以确保测试过程的安全性。

安全注意事项:

在操作前,务必熟悉设备的使用说明书,了解所有的操作步骤和安全警告。

在测试期间,保持警惕,随时注意仪器的指示和任何异常情况。

使用合适的防护装备,如绝缘手套和眼镜,以确保个人安全。

综上所述,使用超低频高压发生器时,您需要按照正确的步骤进行操作,并严格遵守安全规范。通过这些步骤,您可以有效地对电力设备进行绝缘耐压试验,确保其安全可靠地运行。
