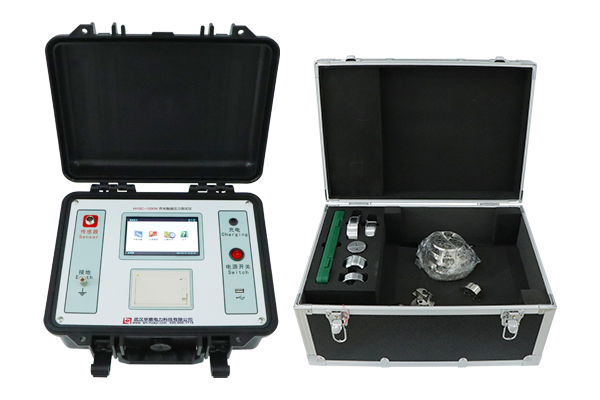

触指开关测试仪的使用方法

发布时间:2024-05-10 16:29:42 浏览次数:1018

触指开关测试仪的使用方法涉及到测量前的准备、实际测量过程和不同情况下的调整方法。具体步骤如下:


测量准备:

确定隔离开关触指压力的触头接触面的宽度,使用游标卡尺进行测量。

根据测得的宽度调整测试仪测试钳(模拟触头)的宽度,使之与触头宽度相等。

对于不同类型的隔离开关,可能需要调整或更换附件以确保模拟触头适配。例如,对于GW16、GW22、GW6等类型的隔离开关,需要按照相应的调整方法设置模拟触头。

实际测量:

将调整好的模拟触头放置在待测触指与触头的接触线处。

操作测试仪,使其模拟触头张开至预设宽度值,此时仪器会显示两组数值,一个是瞬时压力值,另一个是跟踪并锁定的最大压力值。

观察液晶显示屏的数据,当数值稳定后,按下【确定】键完成测量。

不同情况的调整:

对于折臂式隔离开关未装静触头的情况,需要根据静触头的尺寸调整模拟触头的宽度,确保其大于静触头约1mm左右。

如果隔离开关已装有静触头,也需要相应地调整模拟触头的尺寸以适应不同的直径。

总的来说,在使用触指开关测试仪时,务必要仔细阅读并遵循设备的使用说明书,了解设备的操作流程和维护要求。正确的使用方法不仅能够保证测量结果的准确性,还能延长设备的使用寿命。
