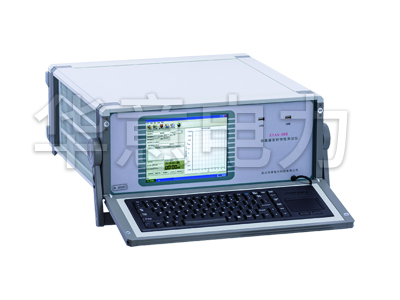

直流断路器安培秒测试系统测试什么

发布时间:2024-08-01 14:23:38 浏览次数:379

直流断路器安秒测试系统主要用于测量直流断路器在超载和短路情况下的保护特性,确保其断路时间和过电流承受能力符合要求。这种测试是电力系统安全、稳定运行的重要保障,尤其在变电站中发挥着至关重要的作用。


直流断路器安秒测试系统主要针对额定电流1A至500A的直流断路器进行安秒特性测试,并适用于6A至100A直流熔断器的安秒特性测试。下面探讨该测试系统的应用特点及其在电力系统维护中的重要性:

1、测试系统的特点

全面性:能够测试直流断路器的多种特性,包括安秒动作试验方式、通流不动作试验、脱扣测试试验、差级配合试验等。

准确性:系统具备高精密度,可进行全点测试或抽点测试,确保测试结果的可靠性。

自动化:采用高性能工控机和先进的控制技术,实现自动化测试,提升测试效率和准确性。

便携性:设计一体化,便于携带,适合现场使用,满足实际工作中对测试设备的移动需求。

保护功能:具备过热、过流、过压保护功能,确保测试过程安全。

2、测试系统的应用领域

直流断路器的选择:测试直流断路器的断路时间和过电流承受能力,为选择合适直流断路器提供依据。

保护参数设置:测试断路器实际断路时间和过电流承受能力,辅助设定保护参数。

维护与检修:定期对已安装的直流断路器进行测试,确保其性能符合要求,为维护提供数据支持。

3、测试系统的技术指标

输出电流:最大可达1000A,甚至可扩展至2000A,满足各类直流断路器的测试需求。

精度:输出电流精度达±1%,时间测量精度为1%±5ms,保证测试准确度。

电源输入:220V±15%,适用于不同环境的电源条件。

4、测试系统的功能特性

显示与操作:采用高清液晶显示屏和全键盘操作,界面友好,操作便捷。

数据存储:具有掉电存储功能,可保存大量试验数据,便于分析和归档。

联机使用:可与PC机联机使用,进行数据导入、存储、报表生成等,提升数据处理能力。

综上所述,直流断路器安秒测试系统通过精确测量直流断路器在异常电流条件下的响应特性,确保其在电力系统中的正确应用和配合,从而保护电力系统的安全稳定运行。
